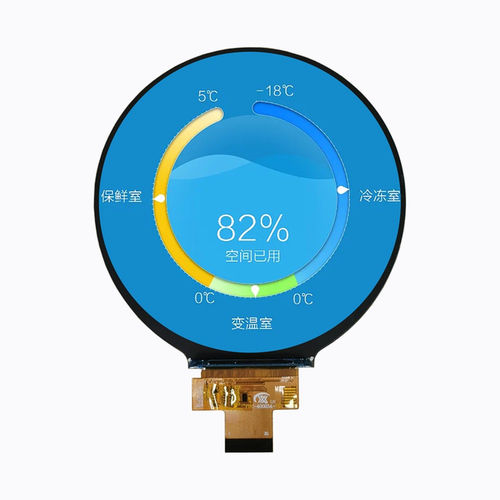

Displaymodul / TFT LCD YX40023A

IPSFarb720 x 720

Übersicht
Das YX40023A ist ein rundes 4,0-Zoll-TFT-LCD-Anzeigemodul von Yousee mit 720×720 RGB-Auflösung und MIPI-DSI-Schnittstelle. Angetrieben vom Treiber-IC ICNL9707AC-03 und ausgeführt als IPS-Panel mit All O'Clock-Viewing bietet das Modul gleichmäßige Betrachtungseigenschaften und stabile Farbwiedergabe über Blickwinkel hinweg. Das ultraflache Gehäuseprofil und die weiße LED-Hintergrundbeleuchtung (6 LEDs) machen es geeignet für embedded HMI, Smart-Home-Geräte, medizinische Geräte, industrielle Bedienfelder und AI-Terminals.

Hauptmerkmale
Rundes 4,0-Zoll-TFT-LCD; 720×720 HD-Auflösung; MIPI-DSI-Schnittstelle; Treiber-IC ICNL9707AC-03; IPS (All O'Clock) Viewing; weiße LED-Hintergrundbeleuchtung (6 LEDs); ultraflaches mechanisches Profil.

Basis-Spezifikationen
Displaygröße: 4,0 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 720 (RGB) × 720
Aktiver Bereich: 101.52 × 101.52 mm
Außenmaße: 105.6 × 109.87 × 2.09 mm
Pixelpitch: 0.141 × 0.141 mm
Betrachtungsrichtung: All O'Clock
Treiber-IC: ICNL9707AC-03
Schnittstelle: MIPI DSI
Hintergrundbeleuchtung: Weiße LEDs × 6
Analog-Betriebsspannung (VCI): 3.2 V typ.
Logik-Betriebsspannung (IOVCC): 1.8 V typ.

Optische Merkmale
Auflösung: 720 × 720
Kontrastverhältnis: 1200 : 1
Farbumfang: 60%
Helligkeit: 300 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Reaktionszeit: 30 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤90% RH (60°C)

Technische Spezifikationen

• Modell: YX40023A
• Displaygröße: 4,0 Zoll rund
• Auflösung: 720×720 (RGB)
• Aktiver Bereich: 101.52 × 101.52 mm
• Außenmaße: 105.6 × 109.87 × 2.09 mm
• Pixelpitch: 0.141 × 0.141 mm
• Paneltyp: TFT-LCD, transmissiv, IPS (All O'Clock)
• Treiber-IC: ICNL9707AC-03
• Schnittstelle: MIPI DSI
• Hintergrundbeleuchtung: 6 × weiße LEDs
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 1200:1
• Farbumfang: 60%
• Reaktionszeit: 30 ms
• Analoge Spannung (VCI): 3.2 V (typ.)
• Logikspannung (IOVCC): 1.8 V (typ.)
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤90% RH (60°C)
