Stromversorgungs-Steckverbinder

CrimpHochstrom1 polig

Produktübersicht

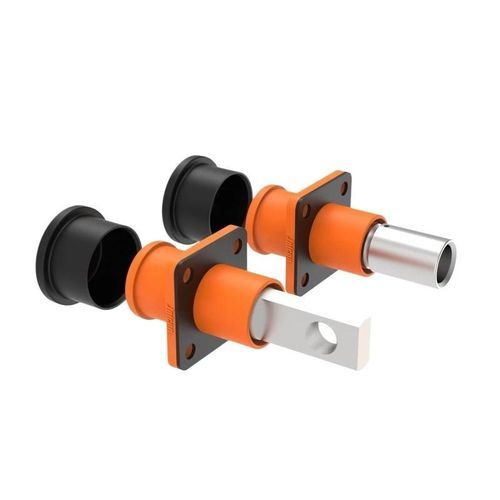

150A / DC1000V Energiespeicher-Steckverbinder mit IP67-Dichtung, erhältlich in Crimp- und Busbar-Ausführungen für kommerzielle und netzgebundene Batteriespeichersysteme. Entwickelt für Außen- und Containerinstallationen, die zuverlässige DC-Verbindungen und berührungssichere Ausführung erfordern.

Hauptspezifikationen

• Strombelastbarkeit – 150A (ebenfalls erhältlich in 120A und 200A Varianten); kompatibel mit bis zu 35 mm² Kupferleiter für Hochstromvarianten.
• Spannungsbewertung – DC 1000V (AC 800V, je nach Anwendung).
• Kontakt – T2 Rotskupfer, massiv versilberter Stift, Durchmesser Φ9,0 mm; Kontaktwiderstand ≤5 mΩ (typisch für 150A Variante).
• Schutzart – IP67 im gesteckten Zustand (IP68/IP69K als kundenspezifische Optionen).
• Betriebstemperatur – -40°C bis 125°C.

Produktdetails

• Anzahl Pins – 1 Pin
• Pin-Durchmesser – 9 mm
• Stromwert (Varianten) – 120A / 150A / 200A
• Spannungsbewertung – DC1000V / AC800V
• Durchschlagsfestigkeit – Bis zu 3000V DC (designabhängig)
• Kabelquerschnitt – bis zu 35 mm² (für Hochstromvarianten)
• Schutzgrad – IP67 (gesteckt)
• Anschlussart – Crimp / Busbar
• Brandverhalten – Gehäuse UL94 V-0
• Betriebstemperatur – -40°C bis 125°C
• Zertifizierungen – ISO9001, CE, UL, RoHS (TUV optional)

Funktionen & Vorteile

• Zuverlässige wasserdichte und staubdichte Abdichtung (IP67) für Außen- und Container-ESS.
• Hohe Kupplungszyklusstabilität (≥500 Zyklen) zur Sicherstellung stabiler Kontakte bei häufigem Stecken/Trennen.
• Versilberter T2-Kupferstift (Φ9,0 mm) für geringen Kontaktwiderstand und Korrosionsbeständigkeit.
• UL94 V-0 flammhemmendes Gehäuse mit Schlagfestigkeit zum Schutz der internen Kontakte.
• Breiter Temperaturbereich für zuverlässige Leistung unter unterschiedlichen klimatischen Bedingungen.

Anwendungen & Konformität

• Kommerzielle und netzgebundene Batteriespeichersysteme (BESS / ESS)
• Containerisierte Energiespeichermodule und Außengeräte für Batterieracks
• PV-Speicher, Microgrid- und industrielle DC-Stromsysteme
• Konzipiert zur Erfüllung von Sicherheits- und Zertifizierungsanforderungen (ISO9001, CE, UL, RoHS)
