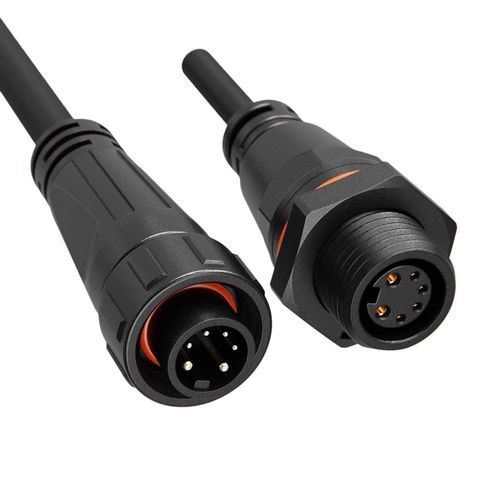

Hybrid-Steckverbinder

rundmit SchraubverriegelungM16

Produktzusammenfassung
M16 Hybrid‑Rundsteckverbinder mit Schraubverriegelung, kombiniert Strom‑ und Signalkontakte (10A+5A) in einem Gehäuse. Varianten für Feldmontage oder vormontiertes Kabel. Zertifiziert nach UL, TUV, CE und RoHS; hergestellt in ISO9001 / IATF16949 zertifizierten Werken.

Produktübersicht

• Leistung & Signal kombiniert – 2 Leistungsleiter (10A/125V, Ø1,5 mm) und 4 Signalleiter (5A/60V, Ø1,0 mm) in einem Stecker zur Vereinfachung der Verdrahtung und Platzersparnis.
• Schraubverriegelung – Gewinde‑Kupplung für sichere Verbindungen mit antivibrationsfähigem Design, geeignet für mobile und industrielle Anwendungen.
• IP68 wasserdicht – Vollständig dicht gegen Staub und längeres Untertauchen; optionale IP69K‑Anpassung für Hochdruck/Hocherhitzungs‑Reinigungsanwendungen.
• Kompaktes M16‑Gehäuse – Platzsparendes Rundgehäuse für gemischte Kontaktkonfigurationen und dichte Baugruppen.
• Montageoptionen – Verfügbar als feldmontierbare Ausführung oder vormontiertes Kabel je nach Installationsanforderung.
• Globale Zertifizierungen – UL, TUV, CE, RoHS (Produktion in ISO9001 / IATF16949 zertifizierten Anlagen).

Produktspezifikationen (Tabelle)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Durchmesserbereich | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Schutzart | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Anschlussart | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung
Brandverhalten | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Produktvorteile

• Wasserdicht und staubgeschützt – IP68 für längere Eintauchzeiten; IP69K‑Option für anspruchsvolle Reinigungsprozesse.
• Großer Temperaturbereich – Standard −40℃ bis +105℃ (einige Serien bis +125℃) für raue Umgebungen.
• Flammschutzgehäuse – Technischer Kunststoff mit UL94 V‑0 Bewertung und Schlagfestigkeit.
• Kupplungslebensdauer – Ausgelegt für 500+ Steckzyklen für langjährige mechanische Zuverlässigkeit.

Technische Daten

• Modellfamilie: M16 Hybrid wasserdichte Rundsteckverbinder
• Kontaktanordnung (dieses SKU): 2 Leistungs‑ + 4 Signalkontakte
• Leistungs‑Kontaktbelastbarkeit: 10A (typisch)
• Signal‑Kontaktbelastbarkeit: 5A (typisch)
• Kontaktdurchmesser: Leistung Ø1.5mm, Signal Ø1.0mm (2+4 Konfiguration)
• Spannungsnennwerte: bis 125V für Leistung, 60V für Signale (siehe Tabelle für Varianten)
• Durchschlagsfestigkeit: bis 1500V bei vielen Varianten (500V für Hybrid‑Mischungen)
• Kabellitzengrößen: 0.3mm² bis 1.0mm² je nach Konfiguration
• Schutzart: IP68 (optionales IP69K)
• Verriegelung: Schraubverriegelung (Gewinde‑Kupplung) mit antivibrationsfähigem Design
• Gehäusematerial: technischer Kunststoff, flammhemmend, UL94‑V0
• Betriebstemperatur: -40℃ bis +105℃ (serieabhängig)
• Zertifizierungen: ISO9001, CE, UL, RoHS
