Datensteckverbinder

RJ45Ethernetrund

Kurzbeschreibung

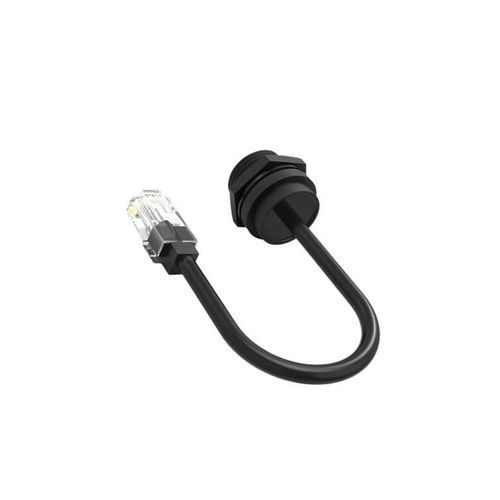

M19 RJ45 8-poliger wasserdichter Steckverbinder mit IP68-Schutz und Schraubverriegelung, entwickelt für sichere Industrie-Ethernet- und Datenverbindungen in rauen, vibrationsbelasteten Umgebungen.

Produktübersicht

• Standard-RJ45-Schnittstelle – 8-polige RJ45-Konfiguration, kompatibel mit Cat5/Cat5e-Ethernetkabeln für industrielle Datenübertragung und IIoT-Anwendungen.
• IP68 wasserdicht & staubdicht – Vollständig gegen Wasser und Staub abgedichtet; geprüft für Eintauchen bis 1 m; geeignet für Außen- und Marineanwendungen.
• Schraubverriegelungsmechanismus – Gewindekupplung für vibrationsfeste, sichere Steckverbindungen; Schraubvariante bis zu 3000 Steckzyklen ausgelegt, um unbeabsichtigtes Lösen zu verhindern.
• Kompaktes M19-Design – Platzsparende, runde Bauform M19, die robuste mechanische Schutz für Anschlüsse und Kabelführung bietet.
• Zertifizierungen – Serienkonformität: ISO9001, CE, RoHS; UL-Zertifizierung, sofern zutreffend (siehe technische Daten).

Hauptvorteile

• Zuverlässige IP67/IP68-Umweltschutzoptionen in der Serie für den Außen- und Industrieeinsatz.
• Großer Betriebstemperaturbereich (Standard -40°C bis 105°C; ausgewählte Serien bis 125°C) für extreme Umgebungen.
• Gehäuse aus flammwidrigem Material UL94-V0 für bessere Sicherheit und Stoßfestigkeit.
• Hohe Steckzyklenbeständigkeit (Serie 500+ Zyklen; RJ45-Schraubvariante bis zu 3000 Zyklen) für Langzeitinstallationen.

Technische Tabelle (Produktvarianten / zusammengefasste Reihen)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Spezifikationen

• Schnittstelle: 8-polig RJ45 (kompatibel mit Cat5/Cat5e)
• Schutzart: IP68 für die RJ45-Variante (Serie umfasst IP67/IP68-Optionen)
• Verriegelung: Schraubkupplung für M19 RJ45-Variante, vibrationsfest
• Steckzyklen: Schraubvariante bis zu 3000 Zyklen; Serie typischerweise 500+ Zyklen
• Nennstrom: Variantenabhängig (RJ45/Daten in der Regel geringere Stromstärken; Leistungsvarianten bis zu 120A+)
• Bemessungs-/Durchschlagspannung: Siehe technische Tabelle für Variantenbeispiele
• Betriebstemperatur: -40°C bis 105°C (Standard); ausgewählte Serien bis 125°C
• Gehäusematerial: UL94-V0 flammwidrig
• Zertifizierungen: ISO9001, CE, UL, RoHS (je nach Produktserie)
• Design: Kompakte M19-Rundbauform, optimiert zur Platzersparnis im Schalttafelbereich für Industrieinstallationen
