Stromversorgungs-Steckverbinder
NetzKabel zu Kabelmit Clipverriegelung

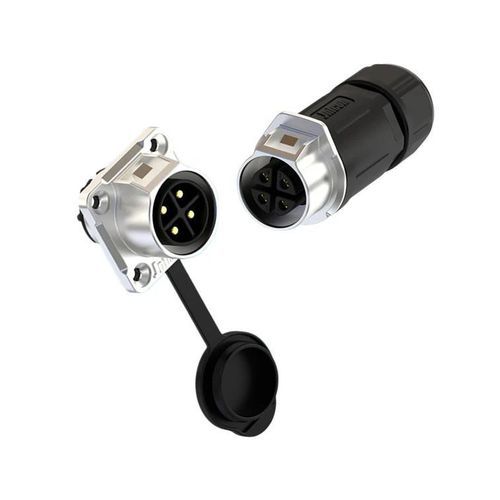

Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Netz / Kabel zu Kabel / mit Clipverriegelung
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Netz / Kabel zu Kabel / mit Clipverriegelung
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Netz / Kabel zu Kabel / mit Clipverriegelung - Bild - 2
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Netz / Kabel zu Kabel / mit Clipverriegelung - Bild - 3
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Netz / Kabel zu Kabel / mit Clipverriegelung - Bild - 4
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Netz / Kabel zu Kabel / mit Clipverriegelung - Bild - 5
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Netz / Kabel zu Kabel / mit Clipverriegelung - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Stromversorgung, Netz
Format
Kabel zu Kabel
Verbindungtyp
mit Clipverriegelung
Größe
M20
Elektrische Merkmale
3 polig, 4 polig, mit 2 Spindeln
Material
Kunststoff, Kupfer, Silber
Bereich
für Verteiler
Schutzfaktor
IP67
Weitere Eigenschaft
wasserdicht
Primärstrom

20 A

Spannung

300 V

Schritt

2,4 mm
(0,094 in)

Betriebstemperatur

Min: -40 °C
(-40 °F)

Max: 105 °C
(221 °F)

Beschreibung

Produktübersicht
Wasserdichter MJ20 QuickLock Stecker 20A für Stromverteilung und Außenbeleuchtung, mit IP67-Schutz, versilberten Kupferkontakten und werkzeugloser QuickLock-Kupplung.

Überblick
  • 20A Stromkapazität – Nennstrom 20A mit versilberten Kupferstiften für stabile Stromübertragung.
  • QuickLock-Mechanismus – werkzeuglose Verbindung mit hörbarem Klick und antivibrationsdesign für sicheren Halt.
  • IP67 wasserdicht – vollständig gegen Staub und zeitweiliges Eintauchen abgedichtet für den Außeneinsatz und industrielle Umgebungen.
  • Für Stromverteilung geeignet – ausgelegt für Lichtverteilung, industrielle Steuerungen und Außenstromsysteme.
  • Globale Zertifizierungen – ISO9001, CE, UL, TUV und RoHS zertifizierte Varianten verfügbar.


Produktdetails (Konfigurationen)
  • 2‑polig: Stiffdurchmesser 2,4 mm; Nennstrom 20A; Nennspannung 300V; Durchschlagsfestigkeit bis 2000V; Kabelquerschnitt 0,75–2,5 mm² (20–12 AWG); max. Außen-Ø Kabel Φ13,0 mm; Schutzart IP67; Anschlussart QuickLock; Brennverhalten UL94-V0; Betriebstemperatur -40℃–105℃; Zertifizierung ISO9001, CE, UL, RoHS.
  • 3‑polig: Stiffdurchmesser 2,4 mm; Nennstrom 20A; Nennspannung 300V; Durchschlagsfestigkeit bis 2000V; Kabelquerschnitt 0,75–2,5 mm² (20–12 AWG); max. Außen-Ø Kabel Φ13,0 mm; Schutzart IP67; Anschlussart QuickLock; Brennverhalten UL94-V0; Betriebstemperatur -40℃–105℃; Zertifizierung ISO9001, CE, UL, ROHS.
  • 4‑polig: Stiffdurchmesser 2,4 mm; Nennstrom 20A; Nennspannung 300V; Durchschlagsfestigkeit bis 1500V; Kabelquerschnitt 0,75–2,5 mm² (20–12 AWG); max. Außen-Ø Kabel Φ13,0 mm; Schutzart IP67; Anschlussart QuickLock; Brennverhalten UL94-V0; Betriebstemperatur -40℃–105℃; Zertifizierung ISO9001, CE, UL, ROHS.


Eigenschaften / technische Daten
  • Modell: MJ20
  • Kontaktmaterial: versilberte Kupferstifte
  • Nennstrom: 20A
  • Nennspannung: 300V
  • Durchschlagsfestigkeit: bis 2000V (abhängig von Pin-Konfiguration)
  • Stiffdurchmesser: 2,4 mm
  • Verfügbare Polzahlen: 2, 3, 4
  • Unterstützte Kabelquerschnitte: 0,75 mm² – 2,5 mm² (20–12 AWG)
  • Max. Außen-Ø des Kabels: Φ13,0 mm (max)
  • Schutzart: IP67 (staubdicht und geschützt gegen zeitweiliges Eintauchen)
  • Anschlussmechanismus: QuickLock (werkzeuglos, hörbarer Klick, antivibration)
  • Brennverhalten: UL94-V0
  • Betriebstemperaturbereich: -40℃ bis +105℃
  • Typische Anwendungen: Außenbeleuchtungsverteilung, industrielle Steuerungen, Außenstromsysteme, Sicherheits- und Landschaftsbeleuchtung
  • Qualität & Konformität: ISO9001-Fertigung; Komponenten und Varianten zertifiziert nach CE, UL, TUV, RoHS
