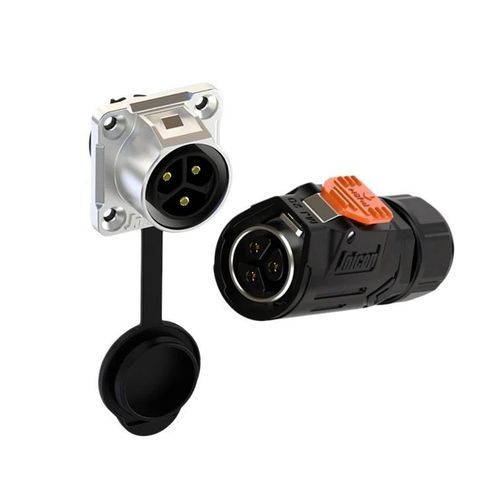

Stromversorgungs-Steckverbinder

Kabel zu Kabelmit Clipverriegelungmit 2 Spindeln

Produktzusammenfassung
20A QuickLock wasserdichter Steckverbinder für Sicherheitssysteme und Außenbeleuchtung, mit IP67-Schutz und vergoldeten/versilberten Kupferkontakten für stabile Stromübertragung.

Übersicht

• 20A Stromkapazität – Nennstrom 20A mit versilberten Kupferstiften für stabile Energieübertragung.
• QuickLock-Mechanismus – Werkzeuglose QuickLock-Verbindung mit hörbarem Klick und antivibrations Verriegelung.
• IP67 Wasserdicht – Vollständig gegen Wasser und Staub abgedichtet für Außen- und Industrieanwendungen; geeignet für zeitweilige Eintauchung.
• Für Sicherheitssysteme geeignet – Entwickelt für CCTV-Kameras, Überwachungsgeräte und Außenbeleuchtungen.
• Globale Zertifizierungen – ISO9001, CE, UL, TUV und RoHS.

Spezifikationen (Tabelle)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3
Anzahl Pins: 2 Pin | 3 Pin | 4 Pin
Pin-Durchmesser X Anzahl: 2.4mm | 2.4mm | 2.4mm
Strombelastbarkeit: 20A | 20A | 20A
Spannungsfestigkeit: 300V | 300V | 300V
Durchschlagfestigkeit: 2000V | 2000V | 1500V
Kabelquerschnitt: 0.75mm²–2.5mm² (20–12AWG) | 0.75mm²–2.5mm² (20–12AWG) | 0.75mm²–2.5mm² (20–12AWG)
Durchmesserbereich: MAX Φ13.0mm | MAX Φ13.0mm | MAX Φ13.0mm
Schutzgrad: IP67 | IP67 | IP67
Anschlussart: QuickLock | QuickLock | QuickLock
Brandhemmungsgrad: UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur: -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Zertifizierung: ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Produktdetails
Die MJ20-Familie verwendet versilberte Kupferkontakte für eine stabile Stromübertragung. Das werkzeuglose QuickLock-Kupplungssystem bietet hörbares Klick-Feedback und antivibrations Verriegelung für sichere Verbindungen vor Ort. Das flammhemmende Gehäuse entspricht UL94-V0. Die Modelle sind IP67-geschützt für den Außeneinsatz einschließlich zeitweiliger Eintauchung und Staubschutz. Die Steckverbinder unterstützen einen weiten Kabelquerschnitt (0.75mm²–2.5mm², 20–12 AWG) mit maximalem Kabeldurchmesser bis Φ13.0mm. Betriebstemperaturbereich: -40°C bis 105°C. Qualitäts- und Sicherheitszertifikate: ISO9001, CE, UL und RoHS.

Technische Spezifikationen

• Serie: MJ20
• Modellvariante: 3-Pin
• Nennstrom: 20A
• Nennspannung: 300V
• Durchschlagfestigkeit: 2000V
• Pin-Durchmesser: 2.4mm
• Kabelquerschnitt: 0.75mm²–2.5mm² (20–12 AWG)
• Max. Kabeldurchmesser: Φ13.0mm
• Schutz: IP67 (wasserdicht & staubdicht)
• Anschlussart: QuickLock (werkzeuglos, hörbarer Klick)
• Kontaktmaterial: versilberte Kupferstifte
• Gehäuse: flammhemmendes Material UL94-V0
• Betriebstemperatur: -40°C bis 105°C
• Zertifizierungen: ISO9001, CE, UL, RoHS
