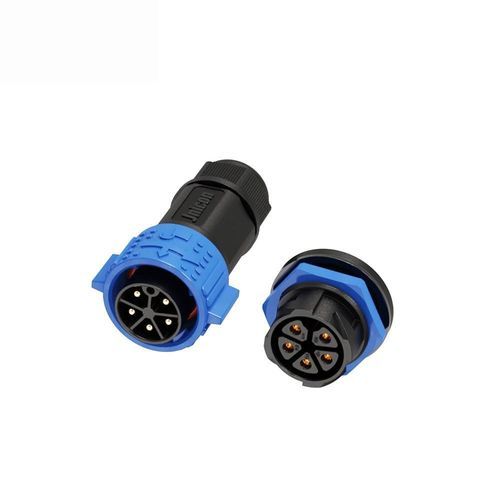

Stromversorgungs-Steckverbinder

Kabel zu KabelPush-to-LockM25

Produktübersicht

• 30A 5‑poliger, druckverschlossener, wasserdichter Leistungsstecker mit IP67‑Schutz für Außen‑LED‑Beleuchtung und Marinegeräte.
• 30A Mehrpolige Stromauslegung – Φ2.7mm Kontakte aus Kupferlegierung unterstützen 30A bei 300V für stabile Stromversorgung in Mehrkreis‑Systemen.
• Druckverschlussmechanismus – Werkzeuglose Schnellverbindung/-trennung mit Selbstverriegelung und Vibrationsfestigkeit für anspruchsvolle Umgebungen.
• IP67 wasserdicht & staubdicht – vollständig gekapselte Konstruktion schützt vor Wasser‑ und Staubeintritt; geeignet für Außen‑ und Marineanwendungen.
• Breite Kabelkompatibilität – unterstützt 1.0mm²–6mm² (18–9 AWG) Kabel mit maximalem Außendurchmesser Φ16mm.
• Langlebig & sicher – Gehäuse aus flammhemmendem Technikkunststoff UL94 V‑0 und Kontakte aus Kupferlegierung; Betriebstemperaturbereich -40℃ – 105℃.
• Weltweite Zertifizierungen – Modelle mit ISO9001, CE, UL und RoHS verfügbar.

Produktspezifikationen (Tabelle)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4
Anzahl Pins | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Kontakt‑Durchmesser x Anzahl | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Nennstrom | 50A | 50A | 50A | 30A
Nennspannung | 500V | 500V | 500V | 300V
Durchschlagsfestigkeit | 2500V | 2500V | 2500V | 1500V
Kabellänge/Querschnitt | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
Durchmesserbereich | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Schutzart | IP67 | IP67 | IP67 | IP67
Verbindungsart | Push Locking | Push Locking | Push Locking | Push Locking
Brennverhalten | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Zusätzliche technische Hinweise

• Kontaktmaterial: Kupferlegierung (Φ2.7mm Kontakte für die 5‑polige Ausführung, die 30A bei 300V unterstützen).
• Gehäusematerial: flammhemmender Technikkunststoff entsprechend UL94 V‑0.
• Für vibrationsanfällige Umgebungen ausgelegt mit werkzeuglosem Push‑Lock‑Kupplungs‑ und Trennmechanismus.
• IP67‑Abdichtung geeignet für zeitweilige Eintauchung (marine und Außenanwendungen); höhere Schutzarten (z. B. IP68/IP69K) sind als kundenspezifische Optionen für bestimmte Modelle verfügbar.

Technische Merkmale / Spezifikationen

• Serie / Modell: M25
• Konfiguration: 5 Pin (5 Kontakte)
• Kontaktdurchmesser: Φ2.7 mm (Kupferlegierung)
• Nennstrom: 30 A
• Nennspannung: 300 V
• Durchschlagsfestigkeit: 1500 V
• Unterstützte Kabelquerschnitte: 1.0 mm² – 6 mm² (18 – 9 AWG)
• Max. Kabeldurchmesser: MAX φ16 mm
• Schutzart: IP67 (wasserdicht & staubdicht)
• Verbindungsmodus: Push Locking (werkzeugfrei, selbstverriegelnd)
• Flammschutz: UL94 V‑0
• Betriebstemperaturbereich: -40℃ – 105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS
