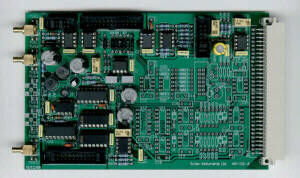

Signalverstärker 430

differentialanalogLock-in

Die Modelle 430 und 441 von Scitec Instruments sind analoge Lock-in-Verstärker für OEMs. Sowohl das einphasige Modell 430 als auch das zweiphasige Modell 441 eignen sich für die Durchführung von Amplituden- und Phasenmessungen, wobei dies mit dem Modell 441 wesentlich einfacher ist. Diese Leiterplatten-Lock-in-Verstärker bieten eine kostengünstige Lösung zur Rückgewinnung verrauschter Signale in vielen Situationen. - Einphasige und zweiphasige Versionen - Differenzieller oder unsymmetrischer Eingang - Empfindlichkeiten von 1 µV bis 10 V bei 1 V Ausgang - Leistungsstarke Eingangsverstärkungsstufe mit großer Bandbreite - Tiefpassfilter-Ausgangszeitkonstanten von 100 µs bis 30 s - 1F und 2F Referenzsignalbetrieb - 90°-Schritt und Feinphasensteuerung Modell 430 - Einphasiger Lock-in-Verstärker mit manueller Einstellung von Eingangsmodus, Empfindlichkeit, Tiefpassfilter-Zeitkonstante und Referenzsignalverlaufs-Phasensteuerung mittels Steckbrücken. - Empfindlichkeit: 3 µV bis 10 V in 1, 3, 10 Schritten für 1 V Ausgang (Verstärkungseinstellungen von x0,1 bis x330.000) - Referenz-Eingang: TTL/CMOS mit einem Verhältnis von 1:10 bis 10:1 (nur bei steigender Flanke getriggert) Modell 441 - Zweiphasen-Lock-in-Verstärker mit manueller Einstellung von Eingangsmodus, Empfindlichkeit, Zeitkonstante des Tiefpassfilters und Phasensteuerung des Referenzsignalverlaufs über Steckbrücken. Kann in einer der folgenden drei Betriebsarten verwendet werden: - Zweiphasenbetrieb - ein Eingangssignal mit zwei Demodulatoren, die im Abstand von 90° arbeiten und sowohl die X- als auch die Y-Komponente (oder reale und imaginäre Komponente) des Eingangssignals liefern. - R-Berechnung - die Schaltkreise auf der Platine liefern den Modulus der X- und Y-Komponenten.
