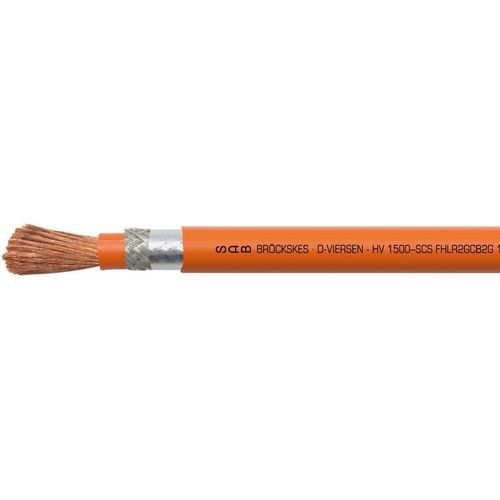

Versorgungs-Stromkabel HV 1500 - SCS

mit KupferschirmwetterbeständigKupfer

Markierungsbeispiel
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Anwendung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge. Einsatz im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.

Produktvorteile

• sehr flexibel
• gute EMV-Eigenschaften
• wetterbeständig
• halogenfrei
• Einsatzbereich von -40°C bis +180°C
• PFAS-frei

Zusatzinformationen - Zertifizierungen
Aufbau, Materialien und Prüfungen mit Bezug auf:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

In Einzelfällen ist die spezifische Anwendung mit S Bröckskes abzustimmen. Auf Anfrage auch als ungeschirmte Version lieferbar: HV 1500 – S FHLR2G

Aufbau
Leiter: Kupfer blank, feinstdrähtig, CU ETP-1 nach EN 13602, max. Einzeldraht-Ø 0,21 mm
Isolation: Silikonkautschuk
Schirm: Geflecht aus verzinnten Cu-Drähten; optische Bedeckung ≥ 85%; alukaschierte Folie, Metallseite innen
Mantelmaterial: Silikonkautschuk
Mantelfarbe: orange (RAL 2003)

Technische Daten
Type: FHLR2GCB2G
Normbasis Abmessungen: ISO 19642-5
Betriebsspannung: 1000 V AC / 1500 V DC
Prüfspannung: Funkentest 8000 V; Ader/Schirm 10000 V
Mindestbiegeradius: feste Verlegung: 3 x d; flexible Anwendung: 5 x d
Temperaturbereich: -40/+180 °C
Halogenfreiheit: gemäß IEC 60754-1 + VDE 0482-754-1
Brennverhalten: gemäß ISO 19642
Klimawechselprüfung: gemäß ISO 19642
Ozonbeständigkeit: gemäß ISO 19642
Medienbeständigkeit: gemäß ISO 19642
Flexibilität: sehr gut
Frei von schädlichen Stoffen: gemäß RoHS-Richtlinie der Europäischen Union

HV 1500 - SCS (Abmessungen nach ISO 19642)
Art.-Nr.: L39151227 — Nennquerschnitt: 10,00 mm² — ca. Ader-ø: 6,0 -0,7 mm — Außen-ø: 8,1 -0,6 mm — Kupfermenge: 134,7 kg/km — Leitungsgewicht ≈ 153 kg/km — Gleichstromwiderstand bei 20°C max.: 1,91 Ω/km
Art.-Nr.: L39151237 — Nennquerschnitt: 16,00 mm² — ca. Ader-ø: 7,2 -0,8 mm — Außen-ø: 9,6 -0,6 mm — Kupfermenge: 200,8 kg/km — Leitungsgewicht ≈ 224 kg/km — Gleichstromwiderstand max.: 1,21 Ω/km
Art.-Nr.: L39151247 — Nennquerschnitt: 25,00 mm² — ca. Ader-ø: 8,7 -0,8 mm — Außen-ø: 11,3 -0,6 mm — Kupfermenge: 311,1 kg/km — Leitungsgewicht ≈ 327 kg/km — Gleichstromwiderstand max.: 0,78 Ω/km
Art.-Nr.: L39151257 — Nennquerschnitt: 35,00 mm² — ca. Ader-ø: 10,4 -1,0 mm — Außen-ø: 13,2 -0,6 mm — Kupfermenge: 420,6 kg/km — Leitungsgewicht ≈ 451 kg/km — Gleichstromwiderstand max.: 0,554 Ω/km
Art.-Nr.: L39151267 — Nennquerschnitt: 50,00 mm² — ca. Ader-ø: 12,2 -1,2 mm — Außen-ø: 15,2 -0,6 mm — Kupfermenge: 581,8 kg/km — Leitungsgewicht ≈ 635 kg/km — Gleichstromwiderstand max.: 0,386 Ω/km
Art.-Nr.: L39151277 — Nennquerschnitt: 70,00 mm² — ca. Ader-ø: 14,4 -1,4 mm — Außen-ø: 17,4 -0,8 mm — Kupfermenge: 794,6 kg/km — Leitungsgewicht ≈ 847 kg/km — Gleichstromwiderstand max.: 0,227 Ω/km
Art.-Nr.: L39151287 — Nennquerschnitt: 95,00 mm² — ca. Ader-ø: 16,7 -1,4 mm — Außen-ø: 19,9 -0,8 mm — Kupfermenge: 1095,9 kg/km — Leitungsgewicht ≈ 1137 kg/km — Gleichstromwiderstand max.: 0,206 Ω/km

Caractéristiques / Spezifikationen

• Typenbezeichnung: FHLR2GCB2G
• Handelsbezeichnung: HV 1500 - SCS
• Leiter: Kupfer blank, feinstdrähtig, CU ETP-1 (max. Einzeldraht Ø 0,21 mm)
• Isolation / Mantel: Silikonkautschuk
• Abschirmung: verzinntes Cu-Geflecht + alukaschierte Folie (Metallseite innen), optische Bedeckung ≥ 85%
• Mantelfarbe: Orange (RAL 2003)
• Betriebsspannung: 1000 V AC / 1500 V DC
• Prüfspannungen: Funkentest 8000 V; Ader/Schirm 10000 V
• Temperaturbereich: -40 °C bis +180 °C
• Mindestbiegeradius: fest verlegt 3×d; flexibel 5×d
• Halogenfrei und RoHS-konform; Schadstofffreiheit erklärt
• PFAS‑frei
• Verfügbare Querschnitte: 10 mm² bis 95 mm² mit detaillierten Abmessungen und elektrischen Daten
