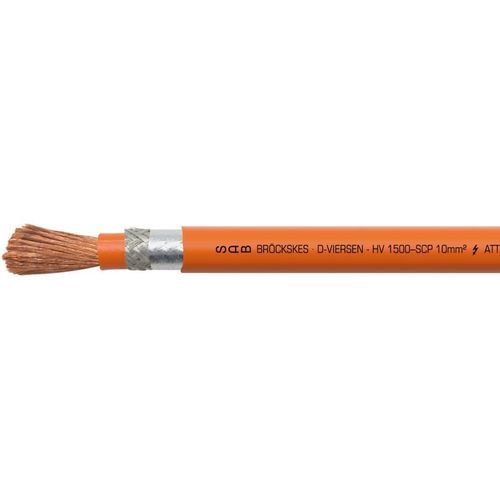

Versorgungs-Stromkabel HV 1500 - SCP

wetterbeständigmit Kupferschirmölbeständig

Anwendung/Beschreibung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge. Einsatz im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.

Markierungsbeispiel
Beispiel: SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCP 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Produktvorteile

• extrem hohe mechanische Festigkeit
• gute EMV-Eigenschaften
• sehr flexibel
• wetterbeständig
• halogenfrei
• Einsatzbereich von -50°C bis +125°C (zeitlich begrenzt)
• PFAS-frei

Zusatzinformationen / Zertifizierungen

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 50620
• DIN EN 60811

Aufbau
Leiter: blanke Kupferdrähte, feinstdrähtig, CU ETP-1 nach EN 13602, max. Einzeldrahtdurchmesser 0,21 mm
Isolation: Silikonkautschuk
Abschirmung: Geflecht aus verzinnten Kupferdrähten; optische Bedeckung ≥ 85 %; alukaschierte Folie, Metallseite innen
Mantelmaterial: TPE-U
Mantelfarbe: orange (RAL 2003)

Technische Daten
Normbasis Abmessungen: ISO 19642-5
Betriebsspannung: 1000 V AC / 1500 V DC
Prüfspannung: Sparktest 8000 V; Ader/Schirm 10000 V
Mindestbiegeradius: feste Verlegung: 3 x d; flexible Anwendung: 5 x d
Temperaturbereich: -50°C bis +90°C (kontinuierlich); zeitlich begrenzt bis +125°C (2000 h)
Halogenfrei: nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten: flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit: sehr gut (TMPU nach EN 50363-10-2 + VDE 0207-363-10-2)
UV- und Wetterbeständigkeit: nach HD 605
Ozonbeständigkeit: nach DIN EN 50396
Schadstofffrei: gemäß RoHS-Richtlinie der EU

Abmessungen (Auswahl, HV 1500 - SCP, nach ISO 19642)
Art.-Nr.; Nennquerschnitt; ca. Ader-ø; Außen-ø; Kupfermasse; Leitungsgewicht ≈ (Ader); Leitungsgewicht ≈ (mit Schirm); Gleichstromwiderstand bei 20°C max.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 8,1 -0,6 mm; 134,7 kg/km; 153 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 9,6 -0,6 mm; 200,8 kg/km; 224 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 11,3 -0,6 mm; 311,1 kg/km; 327 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 13,2 -0,6 mm; 420,6 kg/km; 451 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 15,2 -0,6 mm; 581,8 kg/km; 635 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 17,4 -0,8 mm; 794,6 kg/km; 847 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 19,9 -0,8 mm; 1095,9 kg/km; 1137 kg/km; 0,206 Ω/km

Merkmale / technische Spezifikationen

• Modell: HV 1500 - SCP
• Marke: SAB BRÖCKSKES
• Isolierung: Silikonkautschuk
• Mantel: TPE-U, orange (RAL 2003)
• Gesamtabschirmung: Geflecht aus verzinnten Cu-Runddrähten + alukaschierte Folie (Metall innen), optische Bedeckung ≥ 85 %
• Nennspannung: 1000 V AC / 1500 V DC
• Prüfspannungen: Sparktest 8000 V; Ader/Schirm 10000 V
• Temperaturbereich: -50 °C bis +90 °C (kontinuierlich), bis +125 °C zeitlich begrenzt (2000 h)
• Biegeradius: fest 3 x d, flexibel 5 x d
• Halogenfrei, flammhemmend, selbstverlöschend gemäß Normen
• Sehr gute Beständigkeit gegen Öl, UV, Witterung und Ozon
• Leitermaterial: feinstdrähtige Kupferlitze CU ETP-1
