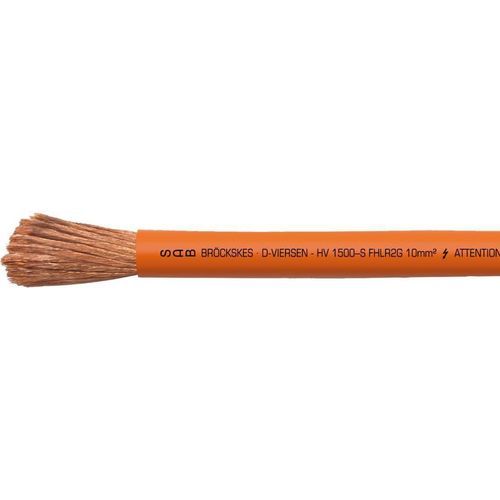

Versorgungs-Stromkabel HV 1500 - S

Kupferfür die Automobilindustriefür Elektrofahrzeug

Anwendung/Beschreibung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge. Einsatz im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.

Produktvorteile

• sehr flexibel
• extrem hohe mechanische Festigkeit
• hoher Schutz vor Umwelteinflüssen
• halogenfrei
• Einsatzbereich -40 °C bis +180 °C
• PFAS-frei

Zusatzinformationen
Zertifizierungen — Aufbau, Materialien und Prüfungen in Anlehnung an:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Aufbau
Leiter: blanke Kupferlitze, feinstdrähtig, CU ETP-1 nach EN 13602, max. Einzeldrahtdurchmesser 0,21 mm
Isolierung: Silikonkautschuk
Mantelfarbe: orange (RAL 2003)

Technische Daten
Type: FHLR2G
Normbasis Abmessungen: ISO 19642-5
Betriebsspannung: 1000 V AC / 1500 V DC
Prüfspannung: Sparktest 8000 V
Mindestbiegeradius: fest verlegt: 2 × d; beweglich: 4 × d
Temperaturbereich: -40 / +180 °C
Halogenfreiheit: nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten: nach ISO 19642
Klimawechselprüfung: nach ISO 19642
Ozonbeständigkeit: nach ISO 19642
Medienbeständigkeit: nach ISO 19642
Flexibilität: sehr gut
Schadstofffreiheit: gemäß RoHS-Richtlinie der Europäischen Union

HV 1500 - SCP (Abmessungen nach ISO 19642)
Art.-Nr.; Nennquerschnitt; Außen-ø; Kupferzahl; Leitungsgewicht ≈; Gleichstromwiderstand bei 20 °C max.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 96,0 kg/km; 106 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 153,6 kg/km; 163 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 240,0 kg/km; 244 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 336,0 kg/km; 349 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 480,0 kg/km; 497 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 672,0 kg/km; 719 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 912,0 kg/km; 1935 kg/km; 0,206 Ω/km

Eigenschaften / technische Spezifikationen

• Isoliermaterial: Silikonkautschuk
• Mantelfarbe: orange (RAL 2003)
• Betriebsspannung: 1000 V AC / 1500 V DC
• Prüfspannung: Sparktest 8000 V
• Temperaturbereich: -40 °C bis +180 °C
• Mindestbiegeradius: fest verlegt 2×d; beweglich 4×d
• Halogenfrei und PFAS-frei
• Type: FHLR2G
