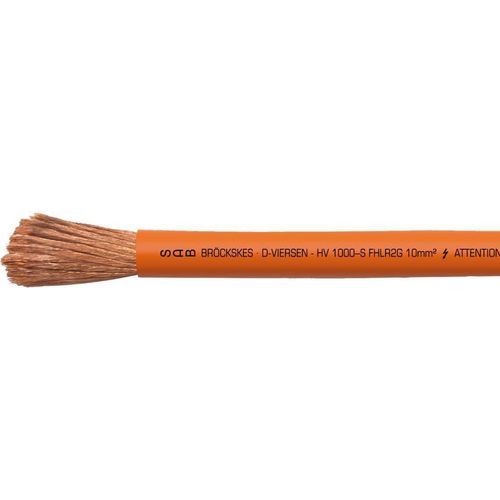

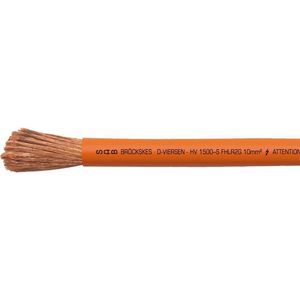

Versorgungs-Stromkabel HV 1000 - S

HochtemperaturchemikalienbeständigKupfer

Anwendung/Beschreibung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge. Verwendung im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.

Produktvorteile

• extrem flexibel
• extrem hohe mechanische Festigkeit
• hoher Schutz vor Umwelteinflüssen
• halogenfrei
• Einsatzbereich von -40°C bis +180°C
• PFAS-frei

Zusatzinformationen
Zertifizierungen

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Varianten

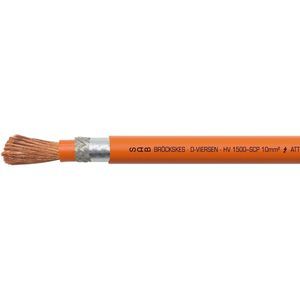

Auf Anfrage auch als geschirmte Ausführung lieferbar: HV 1000 – SCS FHLR2GCB2G.

Aufbau
Leiter: Kupfer blank, feinstdrähtig, CU ETP-1 nach EN 13602, max. 0,21 mm Einzeldrahtdurchmesser
Isolierung: Silikonkautschuk
Mantelfarbe: orange (RAL 2003)

Technische Daten
Type: FHRLR2G
Normbasis Abmessungen: LV 112-1 + LV 216-2
Betriebsspannung: 600 V AC / 1000 V DC
Prüfspannung: Sparktest 8000 V
Mindestbiegeradius: fest verlegt: 2 x d; beweglich/flexibel: 4 x d
Temperaturbereich: -40/+180 °C
Halogenfreiheit: nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten: nach ISO 19642
Klimawechselprüfung: nach ISO 19642
Ozonbeständigkeit: nach ISO 19642
Medienbeständigkeit: nach ISO 19642
Flexibilität: sehr gut
Schadstofffrei: gemäß RoHS-Richtlinie der Europäischen Union

Dimensionen (HV 1000 - S — LV 112-1 + LV 216-2)
Artikel-Nr. | Nennquerschnitt | Außen-Ø | Kupfergewicht | Kabelgewicht ≈ | Gleichstromwiderstand bei 20°C max.
L39162127 | 10,00 mm² | 6,0 -0,6 mm | 96,0 kg/km | 106 kg/km | 1,91 Ω/km
L39162137 | 16,00 mm² | 7,2 -0,6 mm | 153,6 kg/km | 163 kg/km | 1,21 Ω/km
L37162147 | 25,00 mm² | 8,8 -0,6 mm | 240,0 kg/km | 244 kg/km | 0,78 Ω/km
L39162157 | 35,00 mm² | 10,5 -0,7 mm | 336,0 kg/km | 349 kg/km | 0,554 Ω/km
L39162167 | 50,00 mm² | 12,2 -0,7 mm | 480,0 kg/km | 497 kg/km | 0,386 Ω/km
L39162177 | 70,00 mm² | 14,4 -1,4 mm | 672,0 kg/km | 719 kg/km | 0,227 Ω/km
L39162187 | 95,00 mm² | 17,2 -1,4 mm | 912,0 kg/km | 1935 kg/km | 0,206 Ω/km
L39162197 | 120,00 mm² | 19,7 -1,8 mm | 1152,0 kg/km | 1183 kg/km | 0,161 Ω/km

Caractéristiques / Spécifications techniques

• Modell: FHRLR2G
• Innenleiter: feinstdrähtiges Kupfer (CU ETP-1), Einzeldraht ≤ 0,21 mm
• Isolierung: Silikonkautschuk
• Außenfarbe: Orange (RAL 2003)
• Nennquerschnitte (Beispiele): 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²
• Außen-Ø (Beispiele): 6,0 mm bis 19,7 mm (je nach Querschnitt)
• Leitungsgewicht ≈ (Beispiele): 96 kg/km bis 1152 kg/km (je nach Querschnitt)
• Gleichstromwiderstand bei 20°C (Beispiele): 1,91 Ω/km (10 mm²) bis 0,161 Ω/km (120 mm²)
• Betriebsspannung: 600 V AC / 1000 V DC
• Prüfung: Sparktest 8000 V
• Temperaturbereich: -40 °C bis +180 °C
• Beständigkeiten/Prüfungen: ISO 19642 (Brennverhalten, Klimawechselprüfung, Ozon- und Medienbeständigkeit) sowie relevante DIN EN Normen
• PFAS-frei und halogenfrei
