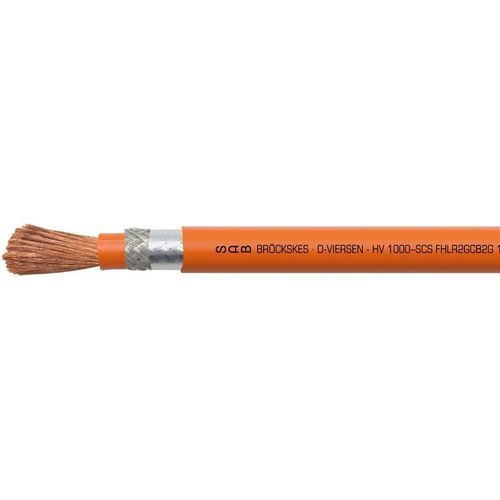

Versorgungs-Stromkabel HV 1000 - SCS

wetterbeständigmit KupferschirmKupfer

Anwendung / Beschreibung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge. Anwendung im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.

Produktvorteile

• sehr flexibel
• gute EMV‑Eigenschaften
• wetterbeständig
• halogenfrei
• Einsatzbereich: -40 °C bis +180 °C
• PFAS‑frei

Zusatzinformationen
Zertifizierungen - Aufbau, Materialien und Prüfungen in Anlehnung an:

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Im Einzelfall ist der konkrete Einsatz mit SAB Bröckskes abzustimmen.
Auf Wunsch auch als ungeschirmte Variante HV 1000 – S (FHLR2G) verfügbar.

Aufbau
Leiter: blanke Kupferlitzen, extrafeine Einzeldrähte, CU ETP-1 nach EN 13602, max. Einzeldrahtdurchmesser 0,21 mm
Isolation: Silikonkautschuk
Abschirmung: Geflecht aus verzinnten Kupferrunddrähten; optische Bedeckung ≥ 85%; alukaschierte Folie, Metallseite innen
Mantelmaterial: Silikonkautschuk
Mantelfarbe: orange (RAL 2003)

Technische Daten
Typ: FHLR2GCB2G
Normbasis / Abmessungen: LV 216-2
Betriebsspannung: 600 V AC / 1000 V DC
Prüfspannung: Sparktest 8000 V; Ader/Schirm 5000 V
Mindestbiegeradius: fest verlegt: 3 x d; beweglich: 5 x d
Temperaturbereich: -40 / +180 °C
Halogenfreiheit: nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten: nach ISO 19642
Klimawechselprüfung: nach ISO 19642
Ozonbeständigkeit: nach ISO 19642
Medienbeständigkeit: nach ISO 19642
Flexibilität: sehr gut
Schadstofffreiheit: gemäß RoHS‑Richtlinie der Europäischen Union

HV 1000 - SCS (Abmessung nach LV 216-2)
Art.-Nr. | Nennquerschnitt | ca. Ader‑ø | Außen‑ø | Kupferanteil | Leitungsgewicht ≈ | Gleichstromwiderstand bei 20°C max.
L39162227 | 10,00 mm² | 6,0 -0,6 mm | 8,8 -0,6 mm | 134,8 kg/km | 164 kg/km | 1,91 Ω/km
L39162237 | 16,00 mm² | 7,2 -0,6 mm | 10,2 -0,6 mm | 201,0 kg/km | 235 kg/km | 1,21 Ω/km
L39162247 | 25,00 mm² | 8,8 -0,6 mm | 12,2 -0,6 mm | 321,6 kg/km | 354 kg/km | 0,78 Ω/km
L39162257 | 35,00 mm² | 10,5 -0,7 mm | 14,4 -0,6 mm | 433,5 kg/km | 488 kg/km | 0,554 Ω/km
L39162267 | 50,00 mm² | 12,2 -0,7 mm | 15,8 -0,6 mm | 581,2 kg/km | 623 kg/km | 0,386 Ω/km
L39162277 | 70,00 mm² | 14,4 -1,4 mm | 18,2 -0,8 mm | 794,6 kg/km | 866 kg/km | 0,227 Ω/km
L39162287 | 95,00 mm² | 17,2 -1,4 mm | 20,9 -0,8 mm | 1097,0 kg/km | 1167 kg/km | 0,206 Ω/km
L39162297 | 120,00 mm² | 19,7 -1,8 mm | 23,5 -1,0 mm | 1354,0 kg/km | 1440 kg/km | 0,161 Ω/km
Weitere Abmessungen und Farben sind auf Anfrage möglich.

Charakteristika / Spezifikationen

• Hochflexible, silikonisolierte Einzelader für HV‑Anwendungen
• Cu‑Gesamtabschirmung (Geflecht + alukaschierte Folie)
• Halogenfrei und PFAS‑frei
• Breiter Temperatur‑ und Einsatzbereich (-40 °C bis +180 °C)
• Prüf‑ und Betriebsspannungen geeignet für Anwendungen in Elektro‑ und Hybridfahrzeugen
• Verfügbare Nennquerschnitte und mechanische/elektrische Kennwerte gemäß Abmessungstabelle
