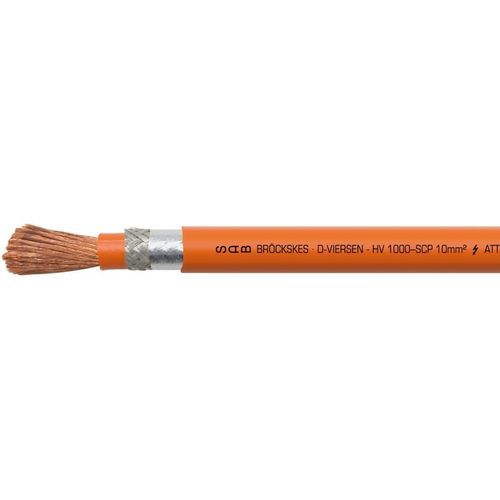

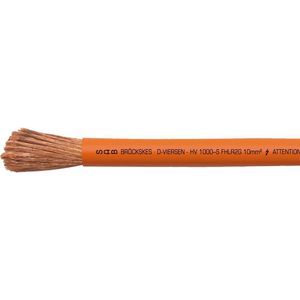

Versorgungs-Stromkabel HV 1000 - SCP

ölbeständigschwerentflammbarmit Kupferschirm

Anwendung / Beschreibung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge. Anwendung im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.

Produktvorteile

• extrem hohe mechanische Festigkeit
• gute EMV-Eigenschaften
• sehr flexibel
• wetterbeständig
• halogenfrei
• Einsatzbereich von -50°C bis +125°C
• PFAS-frei

Zusatzinformationen / Zertifizierungen

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 50620
• DIN EN 60811

Aufbau
Leiter: Kupfer blank feinstdrähtig, CU ETP-1 nach EN 13602, max. 0,21 mm Einzeldrahtdurchmesser
Isolierhülle: Silikonkautschuk
Abschirmung: Geflecht aus verzinnten Cu-Runddrähten; optische Bedeckung ≥ 85%; alukaschierte Folie, Metallseite innen
Mantelmaterial: TPE-U
Mantelfarbe: orange (RAL 2003)

Technische Daten
Normbasis Abmessungen: LV 216-2
Betriebsspannung: 600 V AC / 1000 V DC
Prüfspannung: Sparktest 8000 V; Ader/Schirm 5000 V
Mindestbiegeradius: fest verlegt: 3 x d; frei beweglich: 5 x d
Temperaturbereich: -50 / +90 °C; bei eingeschränkter Gebrauchsdauer: +125 °C (2000 h)
Halogenfreiheit: nach IEC 60754-1 + VDE 0482-754-1
Brennverhalten: flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ölbeständigkeit: sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
UV- und Wetterbeständigkeit: nach HD 605 und DIN EN 50396
Ozonbeständigkeit: nach DIN EN 50396
Schadstofffrei: gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen — HV 1000 - SCP (Auswahl)
Art.-Nr. | Nennquerschnitt | ca. Ader-ø | Außen-ø | Cu-Zahl | Leitungsgewicht ≈ | Gleichstromwiderstand bei 20°C max.
L39162327 | 10,00 mm² | 6,0 -0,6 mm | 8,8 -0,6 mm | 134,8 kg/km | 164 kg/km | 1,91 Ω/km
L39162337 | 16,00 mm² | 7,2 -0,6 mm | 10,2 -0,6 mm | 201,0 kg/km | 235 kg/km | 1,21 Ω/km
L39162347 | 25,00 mm² | 8,8 -0,6 mm | 12,2 -0,6 mm | 321,6 kg/km | 354 kg/km | 0,78 Ω/km
L39162357 | 35,00 mm² | 10,5 -0,7 mm | 14,4 -0,6 mm | 433,5 kg/km | 488 kg/km | 0,554 Ω/km
L39162367 | 50,00 mm² | 12,2 -0,7 mm | 15,8 -0,6 mm | 581,2 kg/km | 623 kg/km | 0,386 Ω/km
L39162377 | 70,00 mm² | 14,4 -1,4 mm | 18,2 -0,8 mm | 794,6 kg/km | 866 kg/km | 0,227 Ω/km
L39162387 | 95,00 mm² | 17,2 -1,4 mm | 20,9 -0,8 mm | 1097,0 kg/km | 1167 kg/km | 0,206 Ω/km
L39162397 | 120,00 mm² | 19,7 -1,8 mm | 23,5 -1,0 mm | 1354,0 kg/km | 1440 kg/km | 0,161 Ω/km
Weitere Abmessungen und Farben auf Anfrage.

Charakteristiken / Spezifikationen

• Typbezeichnung: HV 1000 - SCP
• Marke: SAB BRÖCKSKES
• Isolationsmaterial: Silikon (Silikonkautschuk)
• Mantel: TPE-U, Farbe orange (RAL 2003)
• Abschirmung: verzinnte Kupferflechtung + alukaschierte Folie
• Temperatur: -50 °C bis +90 °C (z. T. bis +125 °C, 2000 h)
• Betriebsspannung: 600 V AC / 1000 V DC
• Prüf- / Sparktest: bis 8000 V / Ader-Schirm 5000 V
• Halogenfrei, flammhemmend und selbstverlöschend
• PFAS-frei; RoHS-konform
