Datenkabel elektrisch HV

LEMOgeschirmtrund

Anwendung/Beschreibung
HV-sichere Anschlussleitung für Beschleunigungssensoren IEPE, geeignet für Messmodule (z. B. CSM HV IEPE3 FL100). Konzipiert für triaxiale Sensoranschaltung und Einsätze in Hochspannungsumgebungen.

Produktvorteile

• Berührsicherheit für Hochspannungseinsatz – siehe Darstellung/Dokumentation

Zusatzinformationen
Ausstellung eines HV-Prüfzeugnisses mit Verweis auf Chargennummer zur lückenlosen Rückverfolgbarkeit. Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage.

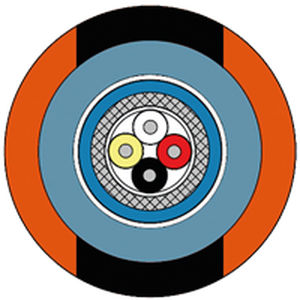

Leitungsdaten
Anschlussleitung: HV IEPE Sensor Kabel
Aderisolation: PFA – rot, weiß, schwarz, gelb
Bündelmantel: PFA – blau (RAL 5015)
Innenmantel: PUR – blau (RAL 5024)
Außenmantel: PUR
Mantelfarbe: orange mit schwarzen Längsstreifen
Verseilung: optimal in Lagen
Außendurchmesser: ca. 4,3 mm
Spannungsfestigkeit: 1000 V AC über zweiten Innenmantel
Temperaturbereich (unbewegt): -50°C bis +150°C
Temperaturbereich (bewegt): -40°C bis +150°C

Sensoranschlussseite
Steckverbinder: 4‑Pin ¼‑28 UNF Buchsenstecker für den Anschluss an triaxiale IEPE Beschleunigungsaufnehmer (auch verfügbar: 4‑Pin 8‑36 UNF und 4‑Pin M4,5).
Schirm: gebündelt herausgeführt und mit Schrumpfschlauch isoliert
Temperaturbereich Bündelkanal: -55°C bis +250°C

Steckverbinder
Lemo/Redel Steckverbinder: mit oranger Knickschutztülle und schwarzer Schutzkappe, 8‑polig, Code C. 1000 V AC spannungsfest – IP67 im gesteckten Zustand.

Prüfungen
Leitungsprüfung: Ader/Ader – 600 V AC – 1 min – nach IEC 60584-1 über zweiten Innenmantel im Wasserbad; 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1.
Produktprüfung: Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm IEC 61010-1 sowie VDE-Angaben im hausinternen Prüfbecken (Prüfeinrichtung freigegeben durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V AC / 1 min.

Konfigurationsbeispiele
Art.-Nr. | Anschlussleitungslänge | Länge Kanal 1 | Länge Erdung | Steckverbinder
T642-062-666 | 3000 mm | 100 mm | 200 mm | 4‑Pin ¼‑28 UNF
T642-062-794 | 6000 mm | 100 mm | 200 mm | 4‑Pin ¼‑28 UNF
T642-062-635 | 3000 mm | 100 mm | 200 mm | 4‑Pin 8‑36 UNF
Gesamt- und Kanallängen individuell ausführbar.

Technische Spezifikationen

• Anschlussleitung: HV IEPE Sensor Kabel
• Aderisolation: PFA (rot, weiß, schwarz, gelb)
• Bündel-/Innen-/Außenmantel: PFA (Bündelmantel), PUR (Innen- und Außenmantel)
• Außendurchmesser: ca. 4,3 mm
• Spannungsfestigkeit: 1000 V AC (über zweiten Innenmantel); Leitungsprüfungen bis 5000 V AC gemäß EN 50264-2-1
• Temperaturbereich: unbewegt -50°C bis +150°C; bewegt -40°C bis +150°C; Bündelkanal -55°C bis +250°C
• Steckverbinder: 4‑Pin ¼‑28 UNF (auch 8‑36 UNF, M4,5), Lemo/Redel 8‑polig Code C (1000 V AC spannungsfest, IP67 gesteckt)
• Schirm: gebündelt herausgeführt, schrumpfschlauchisoliert
• Prüfungen: IEC 60584-1 (Leitungsprüfung), EN 50264-2-1, IEC 61010-1, Berührsicherheitsprüfung 3000 V AC / 1 min
• SAB Kennzeichnung: Artikelnummer, Chargennummer
