Anwendung / Beschreibung
HV-sichere Temperaturmessung in Hochvolt-Umgebungen. Geeignet für Batteriesysteme und HV-Leistungselektronik, die isoliertes Sensorkabel und dokumentierte HV-Prüfungen erfordern.

Zusatzinformationen
Ausstellung eines HV-Prüfzeugnisses mit Verweis auf Chargennummer zur lückenlosen Rückverfolgbarkeit. Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage. SAB-Kennzeichnung: Artikelnummer, Chargennummer.

Leitungsdaten 1 x 8 Adern
Bezeichnung: HV-Messleitung – 1 x 8 Adern. Isolation: FEP – nach DIN 47100 1-8 (Ader-Ø 0,45 mm). Außenmantel: PUR. Verseilung: optimal in Lagen. Außendurchmesser: ca. 4,6 mm. Spannungsfestigkeit: 1000 V AC über orangen Innenmantel. Temperaturbereich: nicht bewegt: -40°C / +150°C; bewegt: -40°C / +150°C.

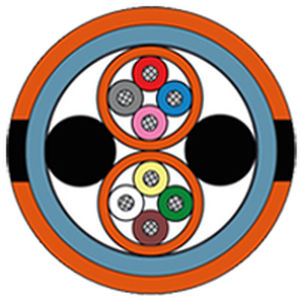

Leitungsdaten 2 x 4 Adern
Bezeichnung: HV-Messleitung – 2 x 4 Adern. Isolation: FEP – nach DIN 47100 1-8. Außenmantel: PUR. Verseilung: optimal in Lagen. Außendurchmesser: ca. 7,3 mm. Spannungsfestigkeit: 1000 V AC über orangen Bündelmantel. Temperaturbereich: nicht bewegt: -40°C / +150°C; bewegt: -40°C / +150°C.

Sensor
Sensorart: 2 x PT100. Grenzabweichung: Klasse A. Leiterschaltung: 4-Leiter. Messstelle: in PI-Folienklebepad eingebracht. Sensorgeometrien (Beispiele): 2,3 mm x 2,0 mm x 0,47 mm (geeignet für Pouch-Zellen) oder 3,0 mm x 0,80 mm x 0,60 mm. Temperaturbereich Einzelkanal: -30°C bis +180°C.

Steckverbinder
Lemo / Redel Steckverbinder: mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C. 1000 V AC spannungsfest – IP67 im gesteckten Zustand.

Prüfungen
Leitungsprüfung: Ader/Ader – 2500 V AC – 5 min über orangen Bündelmantel; 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1. Sensorprüfung: Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC.

Konfigurationsbeispiele
Art.-Nr.: T641-060-817 | Anschlussleitungslänge: 2000 mm | Länge Kanal 1: 70 mm | Länge Kanal 2: 70 mm
Art.-Nr.: T641-060-870 | Anschlussleitungslänge: 5000 mm | Länge Kanal 1: 700 mm | Länge Kanal 2: 700 mm. Gesamt- und Kanallängen individuell ausführbar.

Downloads
Datenblatt für HV 2 x PT100/PT1000 Widerstandsthermometer (PDF - technisches Datenblatt verfügbar).

Technische Spezifikationen

• Produkt: HV 2 x PT100/PT1000 Widerstandsthermometer
• Sensorart: 2 x PT100 (Klasse A), 4-Leiter
• Einzelkanal Temperaturbereich: -30°C bis +180°C
• Leitungen: FEP-isolierte Adern, Außenmantel PUR
• Leitungsvarianten: 1 x 8 Adern (Ø ca. 4,6 mm) oder 2 x 4 Adern (Ø ca. 7,3 mm)
• Spannungsfestigkeit Leitungen: bis 1000 V AC (über orangen Innen-/Bündelmantel)
• Hochvolt-Prüfungen: Ader/Ader 2500 V AC (5 min), 5000 V AC (5 min) nach EN 50264-2-1
• Steckverbinder: Lemo/Redel 8-polig, Code C, IP67 gesteckt, 1000 V AC spannungsfest
• Messstelle: PI-Folienklebepad (verschiedene Sensorgeometrien möglich)
• Rückverfolgbarkeit: Ausstellung eines HV-Prüfzeugnisses mit Chargennummer
• Konfigurierbare Längen; Beispiel-Art.-Nr.: T641-060-817, T641-060-870
