Datenkabel elektrisch

DINLEMOIP67

Anwendung/Beschreibung
Verlängerung von HV 2 x PT100/PT1000 Sensoren für Hochspannungs-Messinstallationen.

Produktvorteile

• Berührsicherheit über alle Komponenten

Zusatzinformationen
Ausstellung eines HV-Prüfzeugnisses mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit. SAB Kennzeichnung: Artikelnummer, Chargennummer, Länge.

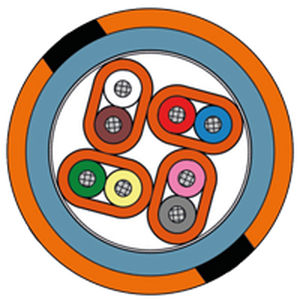

Leitungsdaten
Anschlussleitung: HV Messleitung
Isolation: FEP – nach DIN 47100 1-8
Paarmantel: FEP – orange (RAL 2004)
Innenmantel: PUR – blau (RAL 5024)
Außenmantel: PUR
Mantelfarbe: orange mit grünen Längsstreifen
Verseilung: optimal in Lagen
Außendurchmesser: ca. 7,4 mm
Spannungsfestigkeit: 1000 V AC über Paarmantel
Temperaturbereich: nicht bewegt: -40°C / +150°C | bewegt: -40°C / +150°C

Steckverbinder
LeMo / REDEL: Stecker und Kupplung, mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code C. 1000 V AC spannungsfest – IP67 im gesteckten Zustand.

Prüfungen
Ader/Ader – 2500 V AC – 5 min über Paarmantel
5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm IEC/EN 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE)
Überprüfung der Berührsicherheit nach außen – 3000 V / 1 min AC

Konfigurationsbeispiele (Auszug)
Art.-Nr. T641-056-497 — Anschlussleitungslänge 1000 mm
Art.-Nr. T641-058-117 — Anschlussleitungslänge 3000 mm
Art.-Nr. T641-058-574 — Anschlussleitungslänge 5000 mm
Gesamt- und Kanallängen individuell ausführbar.

Caractéristiques / spécifications techniques

• Anschlussleitung: HV Messleitung
• Isolation: FEP (DIN 47100 1-8)
• Paarmantel: FEP, orange (RAL 2004)
• Innenmantel: PUR, blau (RAL 5024)
• Außenmantel: PUR
• Mantelfarbe: orange mit grünen Längsstreifen
• Verseilung: optimal in Lagen
• Außendurchmesser: ca. 7,4 mm
• Spannungsfestigkeit: 1000 V AC über Paarmantel
• Temperaturbereich: -40°C bis +150°C (bewegt und unbewegt)
• Steckverbinder: LeMo/REDEL 8-polig, Code C, IP67 im gesteckten Zustand, 1000 V AC spannungsfest
• Leitungsprüfung: Ader/Ader 2500 V AC (5 min) und 5000 V AC (5 min) gemäß EN 50264-2-1
• Produktprüfung: Prüfungen gemäß IEC/EN 61010-1 und VDE; Berührsicherheitstest 3000 V / 1 min AC
