HV Temperatursensor (4-Kanal) mit temperaturbeständigen Thermokanälen Typ K (FEP-isoliert) für die HV-sichere Temperaturmessung in Hochvoltumgebungen.

Produktvorteile

• Berührsicherheit auch über den einzelnen Kanälen
• mechanisch robust

Zusatzinformationen
Ausstellung eines HV-Prüfzeugnisses mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit. Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage. SAB Kennzeichnung: Artikelnummer, Chargennummer.

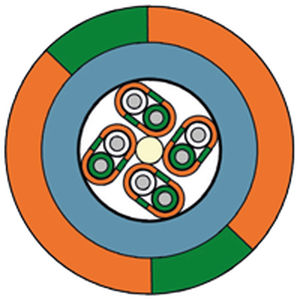

Leitungsdaten
Anschlussleitung: HV Thermoleitung Typ K
Isolation: FEP – grün und weiß
Paarmantel: FEP – orange mit grünen Längsstreifen
Innenmantel: FEP – blau nach RAL 5024
Außenmantel: PUR
Mantelfarbe: orange mit grünen Längsstreifen
Verseilung: paarverseilter Aufbau (zwecks EMV)
Außendurchmesser: ca. 6,1 mm
Spannungsfestigkeit: 1000 V AC über Einzelkanal
Temperaturbereich (Leitung): nicht bewegt: -50°C / +150°C; bewegt: -40°C / +150°C

Sensor
Thermopaar: 4 x Typ K
Grenzabweichung: Klasse 1
Messstelle: blank oder elektrisch isoliert (1000 V)
Temperaturbereich Einzelkanal (Sensor): -40°C / +180°C
Ansprechzeiten: auf Anfrage

Steckverbinder
Lemo / Redel Steckverbinder mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code B. 1000 V AC spannungsfest – IP67 im gesteckten Zustand.

Prüfungen
Leitungsprüfung: über Einzelkanal im Wasserbad – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Sensorprüfung: Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie hausinterne VDE-Angaben im Kugelbad (Freigabe der Prüfeinrichtung). Überprüfung der Berührsicherheit nach außen – 3000 V / 1 min AC

Konfigurationsbeispiele

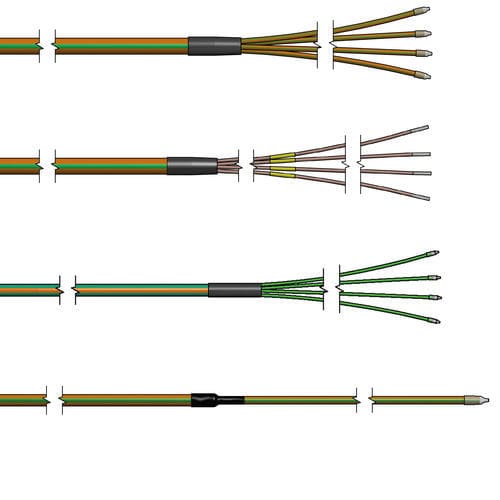

Art.-Nr. T141-056-330 — Anschlussleitungslänge: 2400 mm — Länge Kanal 1: 400 mm — Länge Kanal 2: 400 mm — Länge Kanal 3: 400 mm — Länge Kanal 4: 400 mm — Messspitze: isoliert
Art.-Nr. T141-051-650 — Anschlussleitungslänge: 2400 mm — Länge Kanal 1: 400 mm — Länge Kanal 2: 400 mm — Länge Kanal 3: 400 mm — Länge Kanal 4: 400 mm — Messspitze: blank
Art.-Nr. T141-061-124 — Anschlussleitungslänge: 3000 mm — Länge Kanal 1: 500 mm — Länge Kanal 2: 500 mm — Länge Kanal 3: 500 mm — Länge Kanal 4: 500 mm — Messspitze: isoliert
Gesamt- und Kanallängen sind individuell ausführbar.

Downloads
Datenblatt für HV 4-Kanal Thermoelement mit FEP isolierten Thermokanälen (PDF).

caractéristiques / spécifications techniques

• Produkt: HV 4-Kanal Thermoelement Typ K
• Thermopaar: 4 x Typ K, Grenzabweichung Klasse 1
• Leitungsisolation: FEP (grün/weiß), Paarmantel: FEP (orange mit grünen Längsstreifen)
• Innenmantel: FEP (blau, RAL 5024); Außenmantel: PUR
• Verseilung: paarverseilter Aufbau (EMV-optimiert)
• Außendurchmesser Leitung: ca. 6,1 mm
• Spannungsfestigkeit: 1000 V AC über Einzelkanal (Leitung/Steckverbinder)
• Temperaturbereich Leitung: nicht bewegt -50°C bis +150°C; bewegt -40°C bis +150°C
• Temperaturbereich Sensor (Einzelkanal): -40°C bis +180°C
• Steckverbinder: Lemo/Redel 8-polig, Code B, IP67 gesteckt
• Prüfungen: Leitungsprüfung 5000 V AC / 5 min (EN 50264-2-1); Berührsicherheitstest 3000 V / 1 min AC; Einzelstückprüfung nach IEC/EN 61010-1 / VDE-Angaben
• Konfigurationsbeispiele mit Art.-Nrn. und Kanal-/Gesamtlängen (siehe oben)
