Datenkabel elektrisch

DINLEMOisoliert

Anwendung/Beschreibung
Hochvolt Anschlusskabel für die HV-sichere DMS Messung (Voll-/Halbbrücke), z. B. zur Verwendung mit Messmodulen wie dem CSM HV STG4 pro BS20.

Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit. Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage. SAB-Kennzeichnung: Artikelnummer, Chargennummer.

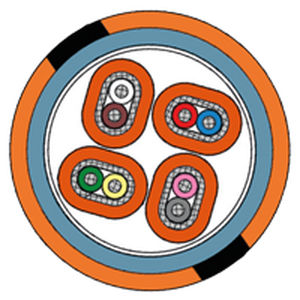

Leitungsdaten
Anschlussleitung: HV DMS Sensor Kabel
Aderisolation: FEP – nach DIN 47100 1-8 (Ader-Ø 0,55 mm)
Abschirmung: Geflecht aus verzinnten Cu-Drähten inkl. Beilauflitze
Paarmantel: FEP – orange nach RAL 2004
Innenmantel: PUR – blau nach RAL 5024
Außenmantel: PUR
Mantelfarbe: orange mit schwarzen Längsstreifen
Verseilung: paarverseilter Aufbau (zwecks EMV)
Außendurchmesser: ca. 7,4 mm
Spannungsfestigkeit: 1000 V AC über Paarmantel
Temperaturbereich: nicht bewegt: -50°C / +150°C; bewegt: -40°C / +150°C

Anschlussende
Außenmantel: 122 mm abgemantelt
Paarmantel: 22 mm
Offenes Ende: 2 mm
Anschluss: verzinnt
Schirm: durchgeführt und mit Schrumpfschlauch isoliert
Temperaturbereich Einzelkanal: -55°C / +180°C

Steckverbinder
Lemo / Redel Steckverbinder: mit oranger Knickschutztülle und schwarzer Schutzkappe, 8-polig, Code E. 1000 V AC spannungsfest – IP67 im gesteckten Zustand.

Prüfungen
Leitungsprüfung: Ader/Ader – 600 V AC - 1 min - nach IEC 60584-1 über Paarmantel im Wasserbad; 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1.
Produktprüfung: Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC.

Konfigurationsbeispiele

• Art.-Nr. T644-061-009 – Anschlussleitungslänge: 2000 mm; Länge Mantel: 122 mm; Länge Paar: 22 mm; Länge Adern: 2 mm; Anschlussart: verzinnt.
• Art.-Nr. T644-061-014 – Anschlussleitungslänge: 3000 mm; Länge Mantel: 122 mm; Länge Paar: 22 mm; Länge Adern: 2 mm; Anschlussart: verzinnt.

Datenblatt
Produktdatenblatt (PDF) verfügbar.

Caractéristiques / spécifications techniques

• Anschlussleitung: HV DMS Sensor Kabel
• Aderisolation: FEP (Ader-Ø 0,55 mm)
• Abschirmung: verzinntes Cu-Geflecht inkl. Beilauflitze
• Paarmantel / Außenmantel: FEP (orange) / PUR
• Innenmantel: PUR (blau)
• Außendurchmesser ca.: 7,4 mm
• Spannungsfestigkeit: 1000 V AC über Paarmantel
• Temperaturbereich (stationär): -50°C bis +150°C; (beweglich): -40°C bis +150°C
• Einzelkanal-Temperaturbeständigkeit: -55°C bis +180°C
• Steckverbinder: Lemo/Redel 8-polig, Code E, IP67 gesteckt
• Prüfungen: IEC/EN-Anlehnungen für Isolations- und Hochspannungsprüfungen; VDE-geprüfte Prüfeinrichtung
