Datenkabel elektrisch

LEMOisoliertIP67

Anwendung/Beschreibung
HV-Leitungsverlängerung - Verlängerung von 4- oder 1-Kanal Hochvoltsensoren Typ K

Produktvorteile

• Berührsicherheit über alle Komponenten

Zusatzinformationen
Ausstellung eines HV Prüfzeugnis mit Verweis auf Chargennummer zwecks lückenloser Rückverfolgbarkeit. Optional: Prüfung und Reparatur bereits eingesetzter Sensoren auf Anfrage. SAB Kennzeichnung: Artikelnummer, Chargennummer, Länge

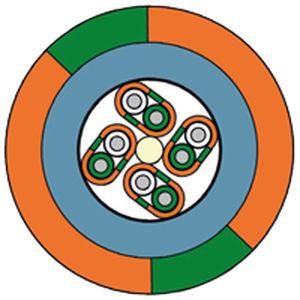

Leitungsdaten
Anschlussleitung: HV Thermoleitung Typ K
Isolation: FEP – grün und weiß
Paarmantel: FEP – orange mit grünen Längsstreifen
Innenmantel: FEP – blau nach RAL 5024
Außenmantel: PUR
Mantelfarbe: orange mit grünen Längsstreifen
Verseilung: paarverseilter Aufbau (zwecks EMV)
Außendurchmesser: 4-Kanal: ca. 6,1 mm; 1-Kanal: ca. 3,4 mm
Spannungsfestigkeit: 4-Kanal: 1000 V AC; 1-Kanal: 1000 V AC über Einzelkanal
Temperaturbereich: nicht bewegt: -50°C / +150°C; bewegt: -40°C / +150°C

Steckverbinder
Lemo Redel Steckverbinder: Stecker und Kupplung, mit oranger Knickschutztülle und schwarzer Schutzkappe. 4-Kanal: 8-polig, Code B, 1000 V AC spannungsfest – IP 67 im gesteckten Zustand. 2-Kanal: 2-polig, Code C, 1000 V AC spannungsfest – IP 67 im gesteckten Zustand.

Prüfungen
Leitungsprüfung: über Paarmantel im Wasserbad – 5000 V AC – 5 min – in Anlehnung an EN 50264-2-1
Produktprüfung: Stückprüfung am konfektionierten Steckverbinder in Anlehnung an die Messgerätenorm 61010-1 sowie VDE-Angaben im hausinternen Kugelbad (Freigabe der Prüfeinrichtung durch VDE). Überprüfung der Berührsicherheit nach außen – 3000 V/1 min AC

Konfigurationsbeispiele
T141-054-030 — 1000 mm — 4 Kanäle
T141-054-143 — 2000 mm — 4 Kanäle
T141-058-575 — 3000 mm — 4 Kanäle
T141-058-576 — 5000 mm — 4 Kanäle
T141-062-840 — 1000 mm — 1 Kanal
T141-062-843 — 3000 mm — 1 Kanal
T141-062-844 — 5000 mm — 1 Kanal
Gesamtlängen individuell ausführbar.

Downloads
Datenblatt: HV 4- und 1-Kanal Verlängerungsleitung mit FEP isolierten Thermokanälen (PDF)

Charakteristiken / Spezifikationen technischer Daten

• Anwendungszweck: Verlängerung von 4- oder 1-Kanal Hochvoltsensoren Typ K
• Isolation/Paarmantel/Innenmantel: FEP (verschiedene Farben laut Spezifikation)
• Außenmantel: PUR
• Außendurchmesser: 4-Kanal ca. 6,1 mm; 1-Kanal ca. 3,4 mm
• Verseilung: paarverseilter Aufbau (EMV)
• Spannungsfestigkeit: 1000 V AC (4-Kanal und 1-Kanal Einzelkanal)
• Prüfspannung Leitungsprüfung: 5000 V AC, 5 min (EN 50264-2-1)
• Produktprüfung: gemäß IEC/EN 61010-1 und VDE, Berührsicherheitsprüfung 3000 V AC / 1 min
• Temperaturbereich: nicht bewegt -50°C bis +150°C; bewegt -40°C bis +150°C
• Steckverbinder: Lemo Redel, 4-Kanal: 8-polig Code B; 2-Kanal: 2-polig Code C; IP67 im gesteckten Zustand
• SAB Kennzeichnung: Artikelnummer, Chargennummer, Länge
