Versorgungs-Stromkabel GP 270 V DC

ölbeständigabriebfestwetterbeständig

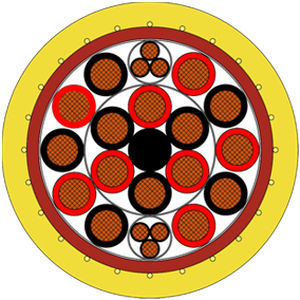

Produktbeschreibung: Unser GP 270 V DC Kabel in 8 × 8 AWG + 8 × 8 AWG + 2 × 3 × 14 AWG ist speziell für die Bodenstromversorgung von F‑35-Kampfflugzeugen konzipiert und gewährleistet eine zuverlässige Stromversorgung der Bordsysteme. Sein Doppelmantel-Design mit rotem Innen- und gelbem Außenmantel ermöglicht eine klare Abriebanzeige, erleichtert die Ersatzplanung und erhöht die Sicherheit des Bodenpersonals. Das Kabel erfüllt die höchsten Anforderungen an mechanische Festigkeit, chemische Beständigkeit, Hydrolyse- und Mikrobenbeständigkeit, ist halogenfrei und hält extremen Temperaturbereichen von -50 °C bis +110 °C stand. Mit minimalem Spannungsabfall (DC-Widerstand max. 7.98 Ω/km bei 2.5 mm²) und Prüfspannungen von 3-5.5 kV AC garantiert das Versorgungskabel einen sicheren Betrieb auch unter extremen Betriebsbedingungen. Somit bietet das GP 270 V DC Kabel eine langlebige, wartungsarme und hochzuverlässige Lösung für die anspruchsvolle Bodenstromversorgung moderner Militärflugzeuge. Produktvorteile: - Niedrigkapazitive Isolierung - Abriebfester PUR-Mantel - Kälteflexibel - Halogenfrei - Ölbeständig - Wetterbeständig - Mit Verschleißanzeige Aufbau: - Leiter: Kupfer, blank - Isolierung: SABIX® - Aderkennzeichnung: 14 AWG: schwarz mit Nummernaufdruck, 8 AWG: rot und schwarz mit Nummernaufdruck - Verseilung: 14 AWG: Elemente und Adern in Lagen, 8 AWG: Element in der Mitte, mit Band umwickelt - Gesamtverseilung: 2.5 mm² Elemente und Adern in Lagen, 10.0 mm² Element in der Mitte, mit Band umwickelt - Innenmantel: PUR, rot - Stützgeflecht: Aramidgarn - Außenmantel: PUR, gelb Technische Daten: - Spannung: 270 V (DC) - Prüfspannung: 14 AWG: Ader/Ader 3000 V (AC) 5 min., 8 AWG: Ader/Ader 5500 V (AC) 5 min. - Mindestbiegeradius: Feste Verlegung: 4 x d, Flexible: 6 x d - Temperaturbereich: Statisch: -50°C/+90°C, Dynamisch: -40°C/+90°C, Kurzzeitig: +110°C (bis zu 7500h) - Halogenfrei: Nach IEC 60754-1 - Flammenverhalten: Mantelmaterial: UL 94 V2 - Chemische Beständigkeit: Gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. - Hydrolyse- und Mikrobenbeständigkeit: Sehr gut - nach EN 50363-10-2 - Salzwasserbeständigkeit: Sehr gut - nach UL 1309 - Ölbeständigkeit: Sehr gut - nach EN 50363-10-2 - MUD-Beständigkeit: Sehr gut - nach IEC 60092-360 - Wetterbeständigkeit: Sehr gut - nach HD 605 (VDE 0276-605) - Ozonbeständigkeit: Sehr gut - nach EN 50396 - Mechanische Festigkeit: Eigenschaften des PUR-Außenmantels: Hohe Zugfestigkeit, Hohe Reiß- und Weiterreißfestigkeit, Hohe Abriebfestigkeit, Hohe Schlagfestigkeit, Hohe Scherfestigkeit - Frei von gefährlichen Stoffen: Nach RoHS-Richtlinie der Europäischen Union Abmessungen: - Artikelnummer: L34000503 - Außendurchmesser: min. 40.0 mm - max. 41.9 mm - Kupfergewicht: 1680 kg/km - Kabelgewicht ≈: 2564 kg/km - Gleichstromwiderstand bei 20°C max.: 8 AWG: 1.91 Ω/km | 10 AWG: 7.98 Ω/km Andere Abmessungen und Farben auf Anfrage möglich. Zertifizierungen: - CE - RoHS Hauptmerkmale / Technische Spezifikationen: - Modell: GP 270 V DC - Spannung: 270 V DC - Aufbau: 8 × 8 AWG + 8 × 8 AWG + 2 × 3 × 14 AWG - Doppelmantel: roter Innenmantel, gelber Außenmantel (PUR) - Halogenfrei, ölbeständig, wetterbeständig, abriebfest - Temperaturbereich: -50°C bis +110°C - RoHS-konform - Artikelnummer: L34000503 - Außendurchmesser: 40.0–41.9 mm - Kupfergewicht: 1680 kg/km - Gesamtgewicht: 2564 kg/km - Gleichstromwiderstand: 8 AWG: 1.91 Ω/km | 10 AWG: 7.98 Ω/km
