Versorgungs-Stromkabel GP 28V DC SC

wetterbeständigölbeständigabriebfest

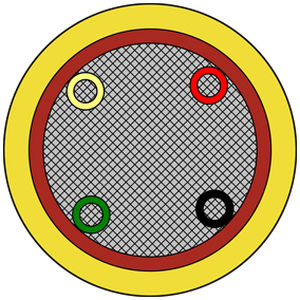

Produktdetails - Anwendung: Für den Einsatz in flexiblen Anwendungen, z.B. auf mobilen GPUs. Herausragende Merkmale: - Niedrige Kapazitätsisolierung - Abriebfester PUR-Mantel - Steueradern symmetrisch angeordnet - Kälteflexibel - Halogenfrei - Ölbeständig - Wetterbeständig - Mit Verschleißanzeige Stromtragfähigkeit: - Nach VDE 0298-4, bis +50°C: 344 A Aufbau - Leiter: Verzinnte Kupferlitzen, feindrähtig, nach IEC 60228 Klasse 5 - Isolierung: SABIX® - Farbcode: 1.0 mm²: Steueradern: rot, schwarz, grün, gelb - Ø: nom. 1.8 ± 0.2mm - 120.0 mm²: Stromversorgungsader: rot - Verseilung: Steueradern innerhalb der Stromversorgungsader - Innere Hülle: SABIX®, rot - Äußere Hülle: PUR, gelb Technische Daten - Nennspannung: Uo/U 28V DC - Prüfspannung: Ader/Ader 600 V 50 Hz - Min. Biegeradius: Feste Verlegung: 4 x d, Flexible Anwendung: 6 x d - Halogenfrei: Nach IEC 60754-1 - Temperaturbereich: Feste Verlegung: -50/+90 °C, Flexible Anwendung: -40/+90 °C, Begrenzte Nutzungsdauer: +110 °C (7500 h) - Brandverhalten: Mantelmaterial: UL 94 V2 - Chemische Beständigkeit: Gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. - Hydrolyse- und Mikrobenbeständigkeit: Sehr gut - nach EN 50363-10-2 - Salzwasserbeständigkeit: Sehr gut - nach UL 1309 - Ölbeständigkeit: Sehr gut - nach EN 50363-10-2 - MUD-Beständigkeit: Sehr gut - nach IEC 60092-360 - Wetterbeständigkeit: Sehr gut - nach HD 605 (VDE 0276-605) - Ozonbeständigkeit: Sehr gut - nach EN 50396 - Abrieb: Nach UL 2556-2021 und JIS C3005 - Kraftstoffbeständig: Benzin, Diesel und Kerosin (Jet A-1) - Mechanische Beständigkeit: Eigenschaften der äußeren Hülle: - Hohe Zugfestigkeit - Hohe Reißfestigkeit - Hohe Abriebfestigkeit - Hohe Kerbfestigkeit - Hohe Scherfestigkeit - Abwesenheit schädlicher Substanzen: Nach RoHS-Richtlinie der Europäischen Union Referenzwerte der Stromtragfähigkeit aus der Derating-Kurve - Für 20°C Umgebungstemperatur, von der 80%-Kurve genommen: 500 A - Für 20°C Umgebungstemperatur, von der 100%-Kurve genommen: 600 A - Voraussetzung: Getrennte Verlegung frei in der Luft Abmessungen - Artikel-Nr.: L34001621 - Anzahl der Adern x Querschnitt: 1 x (120.0 + 4 x 1.0 mm²) - Ungefähres Außen-Ø: ca. 22.0 mm - max. 23.0 mm - Kupferzahl: 1296 kg/km - Kabelgewicht ≈: 1339 kg/km - Max. ohmscher Widerstand Ω/km: 120.0 mm²: 0.164 Ω/km | 1.0 mm²: 20.0 Ω/km Andere Abmessungen und Farben sind auf Anfrage möglich. Markierungsbeispiel: SAB BRÖCKSKES · D-Viersen · GP 28V DC SC(120,0mm²+4x1,0mm²) 3400-0350 CE und kontinuierliche Meter-Markierung Normen und Zulassungen: CE, RoHS Merkmale / Technische Spezifikationen: - Anwendung: Flexibler Einsatz, z.B. auf mobilen GPUs - Herausragende Merkmale: Niedrige Kapazitätsisolierung, abriebfester PUR-Mantel, Steueradern symmetrisch angeordnet, kälteflexibel, halogenfrei, ölbeständig, wetterbeständig, Verschleißanzeige - Stromtragfähigkeit: bis zu 344 A bei +50°C (VDE 0298-4) - Leiter: Verzinnte Kupferlitzen, feindrähtig, IEC 60228 Klasse 5 - Isolierung: SABIX® - Farbcode: 1.0 mm²: rot, schwarz, grün, gelb; 120.0 mm²: rot - Verseilung: Steueradern innerhalb der Stromversorgungsader - Innere Hülle: SABIX®, rot - Äußere Hülle: PUR, gelb - Nennspannung: 28V DC - Prüfspannung: 600 V 50 Hz - Min. Biegeradius: 4 x d (fest), 6 x d (flexibel) - Temperaturbereich: -50/+90°C (fest), -40/+90°C (flexibel), +110°C (7500 h) - Brandverhalten: UL 94 V2 - Chemische Beständigkeit: Gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten - Hydrolyse-/Mikrobenbeständigkeit: Sehr gut (EN 50363-10-2) - Salzwasserbeständigkeit: Sehr gut (UL 1309) - Ölbeständigkeit: Sehr gut (EN 50363-10-2) - MUD-Beständigkeit: Sehr gut (IEC 60092-360) - Wetterbeständigkeit: Sehr gut (HD 605) - Ozonbeständigkeit: Sehr gut (EN 50396) - Abrieb: UL 2556-2021, JIS C3005 - Kraftstoffbeständig: Benzin, Diesel, Kerosin (Jet A-1) - Mechanische Beständigkeit: Hohe Zug-, Reiß-, Abrieb-, Kerb-, Scherfestigkeit - Abwesenheit schädlicher Substanzen: RoHS-Richtlinie - Referenz-Stromtragfähigkeit: 500 A (80%-Kurve), 600 A (100%-Kurve) bei 20°C - Abmessungen: 1 x (120.0 + 4 x 1.0 mm²), Außen-Ø ca. 22.0-23.0 mm, Kupfer 1296 kg/km, Kabelgewicht 1339 kg/km, ohmscher Widerstand 0.164 Ω/km (120.0 mm²), 20.0 Ω/km (1.0 mm²)
