Versorgungs-Stromkabel GP 400 SF

hydrolysefestchemikalienbeständigsalzwasserbeständig

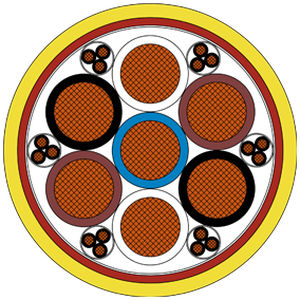

Produktbeschreibung: GP 400 SF Handelsname: Versorgungskabel - SymmetricalFlex Anwendung: - Für flexiblen Einsatz auf mobilen GPUs, in PIT-Systemen, auf Frequenzumrichtern und als flexible Verlängerung für Betriebslängen über 25 Meter. Herausragende Merkmale: - Niedrige Kapazitätsisolierung - Sehr flexibel und geschmeidige Handhabung - Sehr gute Installation in engsten Räumen - Gute Widerstandsfähigkeit - Geringer Verschleiß - Mit Verschleißanzeige Stromtragfähigkeit: - Mit Bezug auf LV112-3 und basierend auf einem anwendungsbezogenen Strom-Zeit-Profil und den folgenden Betriebsbedingungen: - Umgebungstemperaturen bis max. 52°C - Zwei gleichfarbige Phasen an einen Leiter angeschlossen - Andere Adern (35mm² bl und 1mm²) unbelastet - Einzeln auf oder an Oberflächen verlegt - 286 A für max. 10 min. - 325 A für max. 5 min. - 364 A für max. 10 s - 520 A für max. 2 s Aufbau: - Leiter: Blankkupferlitzen, feindrähtig nach IEC 60228 Klasse 5 - Isolierung: SABIX® - Farbcode: 1,0 mm²: schwarz mit Nummern; 25,0 bzw. 35,0 mm²: blau, 2 x (weiß, braun, schwarz) - Verseilung: 1,0 mm²: Adern zu Dreiergruppen verseilt, mit Vlies umwickelt. Alle Elemente optimiert in Lagen verseilt, mit Vlies umwickelt - Innere Hülle: Spezielles Polymer, rot - Äußere Hülle: Spezielles Polymer, gelb Technische Daten: - Nennspannung: 1,0 mm²: Uo/U max. 115/200 V; 25,0 bzw. 35,0 mm²: Uo/U 0,6/1 kV - Prüfspannung: Ader/Ader 4000 V AC 50 Hz - Min. Biegeradius: Feste Verlegung: 4 x d; Flexible Anwendung: 6 x d; Für eine einzelne Biegung: 3 x d - Temperaturbereich: Feste Verlegung: -40/+70 °C; Flexible Anwendung: -30/+70 °C - Brandverhalten: Nach IEC 60332-1-2 - Ölbeständigkeit: Gut - nach EN 50290-2-22 - Chemische Beständigkeit: Gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. - Wetterbeständigkeit: Gut - Salzwasserbeständigkeit: Gut - Hydrolyse- und Mikrobenbeständigkeit: Gut - Ozonbeständigkeit: Gut - Abrieb: Nach UL 2556-2021 und JIS C3005 - Kraftstoffbeständigkeit: Benzin, Diesel und Kerosin (Jet A-1) - Mechanische Beständigkeit: Eigenschaften der äußeren Hülle: Gute Zugfestigkeit, Gute Abriebfestigkeit, Gute Kerbfestigkeit - Frei von schädlichen Substanzen: Nach RoHS-Richtlinie der Europäischen Union Abmessungen: - Art.-Nr.: L34000100, Anzahl der Adern x Querschnitt: 7 x 25,0 mm² + 6 x 3 x 1,0 mm², Außendurchmesser ca.: min. 38,0 mm - max. 39,9 mm, Kupfergewicht: 1853 kg/km, Kabelgewicht ≈: 2757 kg/km, Ohmscher Widerstand max. Ω/km: 25,0 mm²: 0,78 Ω/km | 1,0 mm²: 19,5 Ω/km - Art.-Nr.: L34000101, Anzahl der Adern x Querschnitt: 7 x 35,0 mm² + 6 x 3 x 1,0 mm², Außendurchmesser ca.: min. 42,0 mm - max. 44,0 mm, Kupfergewicht: 2525 kg/km, Kabelgewicht ≈: 3235 kg/km, Ohmscher Widerstand max. Ω/km: 35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/km - Art.-Nr.: L34000103, Anzahl der Adern x Querschnitt: 7 x 35,0 mm² + 6 x 4 x 1,0 mm², Außendurchmesser ca.: min. 42,0 mm - max. 44,0 mm, Kupfergewicht: 2583 kg/km, Kabelgewicht ≈: 3320 kg/km, Ohmscher Widerstand max. Ω/km: 35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/km - Art.-Nr.: L34000102, Anzahl der Adern x Querschnitt: 7 x 25,0 mm² + 6 x 4 x 1,0 mm², Außendurchmesser ca.: min. 40,0 mm - max. 41,9 mm, Kupfergewicht: 1910 kg/km, Kabelgewicht ≈: 2820 kg/km, Ohmscher Widerstand max. Ω/km: 25,0 mm²: 0,78 Ω/km | 1,0 mm²: 19,5 Ω/km Andere Abmessungen und Farben sind auf Anfrage möglich. Merkmale / Technische Spezifikationen: - Produkt: GP 400 SF - Typ: Versorgungskabel - SymmetricalFlex - Anwendung: Mobile GPUs, PIT-Systeme, Frequenzumrichter, flexible Verlängerung >25m - Herausragende Merkmale: Niedrige Kapazitätsisolierung, flexibel, geschmeidige Handhabung, gute Widerstandsfähigkeit, geringer Verschleiß, Verschleißanzeige - Stromtragfähigkeit: 286A (10min), 325A (5min), 364A (10s), 520A (2s) - Aufbau: Blankkupferlitzen, SABIX®-Isolierung, spezielle Polymerhüllen - Spannung: 1,0 mm²: 115/200V, 25/35 mm²: 0,6/1kV - Prüfspannung: 4000V AC 50Hz - Temperatur: -40/+70°C (fest), -30/+70°C (flexibel) - Brand-, Öl-, Chemikalien-, Wetter-, Salzwasser-, Hydrolyse-, Mikroben-, Ozonbeständigkeit: Gut - Kraftstoffbeständigkeit: Benzin, Diesel, Kerosin - Mechanik: Gute Zug-, Abrieb-, Kerbfestigkeit - RoHS-konform
