Versorgungs-Stromkabel GP 400 SF DR

ölbeständigwetterbeständigschwerentflammbar

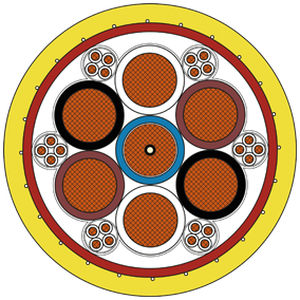

Produktdetails GP 400 SF DR - 400 Hz Trommelkabel für Motorleitungstrommeln und Scherensysteme Dies ist ein hochflexibles 400 Hz Kabel mit 7 Leistungskernen von 35,0 mm² und 6 x 4 x 1,0 mm², entwickelt für den mobilen Einsatz auf Motorleitungstrommeln – ab einem Kerndurchmesser von 600 mm – sowie in Scherensystemen an Passagierbrücken oder Bodenstromaggregaten. Sein symmetrisches Design und die robuste Konstruktion machen es geeignet für häufiges Auf- und Abwickeln sowie für kontinuierlich bewegte Installationen. Die langlebige PUR-Außenhülle ist abriebfest, öl- und kraftstoffbeständig, wetter- und UV-beständig, was sie ideal für den dauerhaften Außeneinsatz macht. Das Kabel ist halogenfrei, kälteflexibel bis -40 °C und erfüllt strenge Brandschutzanforderungen gemäß IEC 60332-3-24. Eine integrierte Aramid-Zugentlastung bietet zusätzliche mechanische Stabilität während des dynamischen Betriebs. Der GP 400 SF DR bietet eine Nennspannung von 0,6/1 kV und eine Prüfspannung von 4000 V AC, ideal für einen zuverlässigen 400 Hz Betrieb. Zusätzlich ist das Kabel als vormontierte Plug’n’Play-Lösung erhältlich – einschließlich geeigneter Steckverbinder und gebrauchsfertiger Anschlusslösung, alles aus einer Hand. Dies macht es zur perfekten Wahl für Betreiber, die Wert auf Effizienz, Sicherheit und Langlebigkeit legen. Produktvorteile - Niedrigkapazitive Isolierung - Abriebfeste PUR-Hülle - Kälteflexibel - Halogenfrei - Ölbeständig - Wetterbeständig - Mit Verschleißanzeige Konstruktion - Leiter: Kupfer, blank, feindrähtig nach IEC 60228 Klasse 5 - Isolierung: SABIX® - Aderkennzeichnung: 1,0 mm²: weiße Adern mit Nummernaufdruck 1 - 24, 35,0 mm²: blau, 2 x weiß, 2 x braun, 2 x schwarz - Verseilung: 1,0 mm²: Adern in Vierergruppen verseilt, mit überlappender Folie umwickelt, 35,0 mm²: Adern mit überlappender Folie umwickelt, Alle Elemente optimal in Lagen verseilt, mit überlappendem Vlies umwickelt - Innere Hülle: PUR, rot - Stützgeflecht: Aramid - Äußere Hülle: PUR, gelb Technische Daten - Nennspannung: Uo/U 115/200 V - Max. zulässige Betriebsspannung: Uo/U 0,6/1 kV - Prüfspannung: Ader/Ader 4000 V AC 50 Hz - Mindestbiegeradius: Feste Verlegung: 4 x d, Freie Bewegung: 6 x d für wiederholtes Aufwickeln, Umlenkung über Rollen: 7,5 x d, Trommel: min. 600 mm Innendurchmesser - Mindestbruchkraft: 4035 N (15 N/mm²) - Temperaturbereich: Nicht bewegt: -50/+90 °C, Bewegt: -40/+90 °C - Flammenverhalten: Mantelmaterial: UL 94 V2 - Ölbeständigkeit: Sehr gut - nach EN 50363-10-2 - Chemische Beständigkeit: Gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. - Wetterbeständigkeit: Sehr gut - nach HD 605 (VDE 0276-605) - Ozonbeständigkeit: Sehr gut - nach EN 50396 - Salzwasserbeständigkeit: Sehr gut - nach UL 1309 - MUD-Beständigkeit: Sehr gut - nach IEC 60092-360 - Hydrolyse- und Mikrobenbeständigkeit: Sehr gut - nach EN 50363-10-2 - Abriebfestigkeit: Nach UL 2556-2021 und JIS C3005 - Kraftstoffbeständigkeit: Benzin, Diesel und Kerosin (Jet A-1) - Mechanische Festigkeit: Eigenschaften der äußeren Hülle: Sehr hohe Zugfestigkeit, Sehr hohe Reiß- und Weiterreißfestigkeit, Sehr hohe Abriebfestigkeit, Sehr hohe Schlagfestigkeit, Sehr hohe Scherfestigkeit - Frei von schädlichen Stoffen: Nach der RoHS-Richtlinie der Europäischen Union Abmessungen - Artikel-Nr.: L34000228 - Anzahl der Adern x Querschnitt: 7 x (35,0 mm² + 6 x 4 x 1,0 mm²) - Außendurchmesser: ca. 42,3 mm - max. 42,9 mm - Cu-Gewicht: 2592 kg/km - Kabelgewicht: 3374 kg/km - Gleichstromwiderstand max. Ω/km: 35,0 mm²: 0,55 Ω/km | 1,0 mm²: 19,5 Ω/km Andere Abmessungen und Farben auf Anfrage. Hauptmerkmale / Technische Spezifikationen - Hochflexibles 400 Hz Kabel für Motorleitungstrommeln und Scherensysteme - 7 Leistungskerne (35,0 mm²) + 6 x 4 x 1,0 mm² - Symmetrisches Design, robuste PUR-Hülle (gelb) - Halogenfrei, kälteflexibel bis -40°C, flammhemmend (IEC 60332-3-24) - Öl-, Kraftstoff-, Wetter-, UV-, Ozon-, Salzwasser-, MUD-, Hydrolyse- und Mikrobenbeständig - Nennspannung: 0,6/1 kV, Prüfspannung: 4000 V AC - Mindestbiegeradius: fest 4xd, beweglich 6xd, Trommel min. 600 mm - Mindestbruchkraft: 4035 N - Erhältlich als Plug’n’Play-Lösung mit Steckverbindern - RoHS-konform
