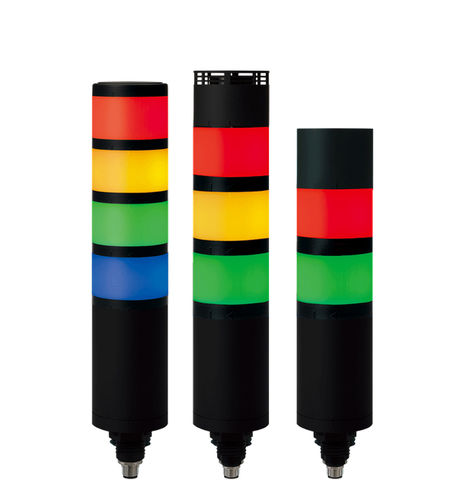

LED-Signalsäule QTR70L-IOL

BlitzPermanent2-Farben

Modulare IO-Link programmierbare LED-Signalleuchte Ø70 mm, entwickelt für hohe Sichtbarkeit und flexible Signalisierung in Smart-Manufacturing-Umgebungen.

Produktmerkmale

• Modulare LED-Turmsignalleuchte Dauerlicht / Blinklicht mit Verriegelungsmechanismus zum werkzeuglosen Hinzufügen von Modulen und Umordnen der Farben.
• Sanftes, diffuses Licht durch transluzente PC-Linse mit spezieller Farbstreuung für verbesserte Sichtbarkeit aus der Entfernung.
• Unterstützt vier Betriebsarten über IO-Link: Einfacher Modus (grundlegendes Ein/Aus), Erweiterter Modus (Ein/Aus und Strobe-Zeitkonfiguration), Level-Modus (prozentuale Ausgangssteuerung), Demo-Modus (sequenzielle Funktionsdarstellung).
• Sieben Lichtquellen-Betriebsarten: Ein / Langsames Blinken / Mittleres Blinken / Schnelles Blinken / Strobe 1 / Strobe 2 / Strobe 3.
• Integrierte IO-Link (COM2) für Industry‑4.0-Konnektivität und Plug & Play über M12-Stecker.
• Anschluss: M12-5Pin (Male) - Klasse A; Datenübertragungsrate: 38.400 bps (COM2).
• Summer-Optionen: Lauthals-Summer (max. 100 dB bei 1 m) und wasserdichter Summer (max. 85 dB bei 1 m).

Technische Daten

• Modell: QTR70L-IOL (Varianten: QTR70L-IOL-HBZ = Dauerlicht/Blink mit integriertem Lauthals-Summer; QTR70L-IOL-WBZ = Dauerlicht/Blink mit integriertem wasserdichten Summer).
• Spannung: DC 24 V.
• Abmessungen: Durchmesser Ø70 mm │ Höhe: 175–375 mm (abhängig von der Anzahl der Ebenen).
• Materialien: Gehäuse - ABS │ Linse - PC.
• Schutzart: IP65 (Standard / wasserdichter Summer); nicht wasserdicht bei Modellen mit Lauthals-Summer.
• Gewichte nach Anzahl der Ebenen: 1 Ebene = 0,37 kg; 2 Ebenen = 0,52 kg; 3 Ebenen = 0,67 kg; 4 Ebenen = 0,82 kg; 5 Ebenen = 0,97 kg.
• Verfügbare Farbmodule pro Ebenenanzahl: 1-Ebene: R (Red); 2-Ebenen: R (Red), G (Green); 3-Ebenen: R, A (Amber), G; 4-Ebenen: R, A, G, B (Blue); 5-Ebenen: R, A, G, B, W (White).
• Hinweis: Gleichzeitige Nutzung des weißen LED-Moduls mit dem Lauthals-Summer (HBZ) oder dem wasserdichten Summer (WBZ) wird nicht unterstützt.
• Stromaufnahme Lichtquelle / Summer (pro 1 Ebene, DC 24 V): Lichtquelle = 70 mA; Lauthals-Summer = 90 mA; wasserdichter Summer = 90 mA.
• Akustische Leistung: Lauthals-Summer bis zu 100 dB (bei 1 m); wasserdichter Summer bis zu 85 dB (bei 1 m).
• Anschluss / Kommunikation: M12-5Pin (Male) Klasse A; IO-Link aktiviert (COM2, 38.400 bps).
• Zertifikate / Konformität: RoHS2 (weitere Zertifikate auf der Produktseite angegeben).
