LED-Signalsäule QTC70L-IOL

BlitzStroboskopBlink

Übersicht

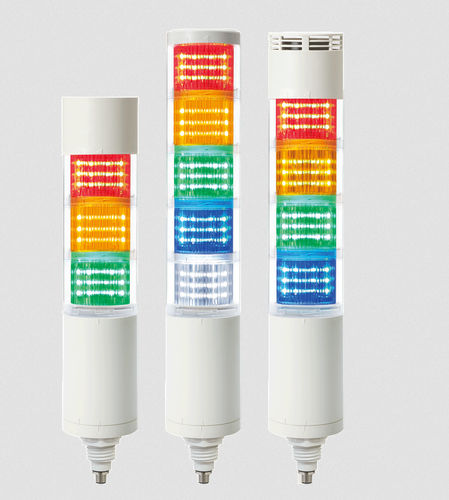

Der QTC70L-IOL ist eine Ø70 mm IO-Link programmierbare LED-Signalleuchte für die industrielle Signalisation. Er verfügt über einen modularen Verriegelungsaufbau zur werkzeuglosen Montage/Demontage von Modulen, optionale integrierte Signalhörer-Varianten mit hohem Schalldruck (Max.100 dB bei 1 m) oder wasserdichtem Signalhörer (Max.85 dB bei 1 m) und IO-Link V1.1 für Plug-&-Play-Integration in Smart-Manufacturing-/Industry-4.0-Systeme.

Hauptmerkmale

• Modulare LED-Signalleuchte im Dauer-/Blinkbetrieb mit Verriegelungsstruktur für werkzeuglosen Modulwechsel.
• Getrennter Farbfilter innerhalb der Außenlinse für klare Signalisierung; transluzenter Filter für angenehme Ansicht im ausgeschalteten Zustand.
• Vier Betriebsarten zur Anpassung an Umgebungsbedingungen:
  • Simple Mode: Basis On/Off-Steuerung einzelner Lichtquellen.
  • Advanced Mode: Konfiguration von On/Off und Strobe-Timing für jede Lichtquelle.
  • Level Mode: Prozentuell gesteuerte Eingabe zur Regelung der Lichtausgabe für Prozessanwendungen.
  • Demo Mode: Sequenzielle Funktionsdemonstration.
• Sieben Betriebsarten der Lichtquellen verfügbar: On, Slow Blink, Medium Blink, Fast Blink, Strobe 1, Strobe 2, Strobe 3.
• Integrierte IO-Link-Technologie (Version 1.1) mit Datenübertragung 38.400 bps (COM2); Anschluss: M12-5Pin (Male) - Klasse A für standardisiertes Plug & Play.
• Optionale Signalhörer-Varianten: High-volume (Max.100 dB bei 1 m) und Waterproof (Max.85 dB bei 1 m).

Technische Daten

• Modell: QTC70L-IOL (Varianten: QTC70L-IOL, QTC70L-IOL-HBZ = mit integriertem High-volume-Signalhörer, QTC70L-IOL-WBZ = mit integriertem Waterproof-Signalhörer).
• Spannung: DC 24V.
• IO-Link: Version 1.1; Datenübertragungsgeschwindigkeit: 38.400 bps (COM2); Anschluss: M12-5Pin (Male) - Klasse A.
• Abmessungen: Durchmesser Ø70 mm; Höhe: 175–375 mm (abhängig von Anzahl der Schichten/ Montage).
• Materialien: Filterlinse - PC; Linse - PC; Gehäuse - ABS.
• Schutzart: IP65 (Standard / Variante Waterproof); High-volume-Variante ist nicht wasserdicht.
• Stromaufnahme für Lichtquelle und Signalhörer (basierend auf 1 Schicht, DC24V): Lichtquellenstrom = 70 mA; High-volume-Signalhörer Strom = 90 mA; Waterproof-Signalhörer Strom = 90 mA.
• Schichten / Gewicht / Verfügbare Farben:
  • 1 Schicht — Gewicht: 0,25 kg — Farboptionen: R (Red)
  • 2 Schichten — Gewicht: 0,33 kg — Farboptionen: R (Red), G (Green)
  • 3 Schichten — Gewicht: 0,41 kg — Farboptionen: R (Red), A (Amber), G (Green)
  • 4 Schichten — Gewicht: 0,49 kg — Farboptionen: R (Red), A (Amber), G (Green), B (Blue)
  • 5 Schichten — Gewicht: 0,57 kg — Farboptionen: R (Red), A (Amber), G (Green), B (Blue), W (White)
• Hinweis: Gleichzeitige Verwendung des weißen LED-Moduls mit dem High-volume-Signalhörer (HBZ) oder dem Waterproof-Signalhörer (WBZ) wird nicht unterstützt.
• Zertifikate: Herstellerzertifikate in den Produkt-Downloads verfügbar; Bilder auf der Produktseite zeigen Zertifikate.
• Montage / Integration: Entwickelt für modulare Montage und Systemintegration über IO-Link M12-Steckverbinder für Plug-&-Play-Implementierung.
