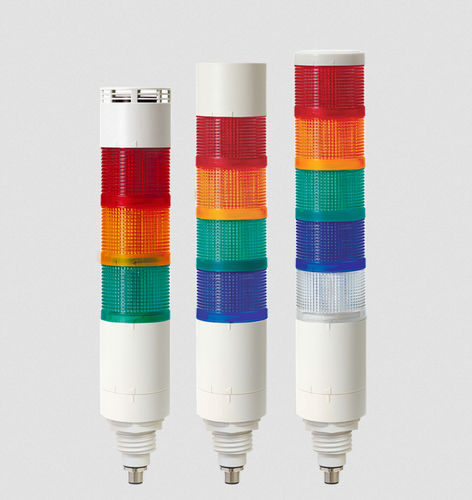

LED-Signalsäule QTG70L-IOL

BlitzStroboskopBlink

Der QTG70L-IOL ist eine Ø70 mm IO-Link programmierbare LED-Signalleuchte für industrielle Signalgebung. Er bietet konfigurierbare Lichtmuster, optionalen Hochleistungs- oder wasserdichten Summer (bis zu 100 dB / 85 dB in 1 m) und integriert IO-Link V1.1 für Smart-Factory-Anbindung über einen Plug-and-Play M12-Anschluss.

Hauptmerkmale

• Modulare LED-Signalleuchte mit Dauer- und mehreren Blinkmodi sowie verbesserter Fernsicht durch special color-diffusing lens
• Werkzeugloses Hinzufügen/Entfernen und Umordnen von Modulen dank Lock‑Typ Aufbau
• Vier Betriebsarten für flexible Steuerung und Integration
  • Simple Mode: Basis Ein/Aus-Steuerung einzelner Lichtquellen
  • Advanced Mode: Konfiguration von Ein/Aus und Stroboskop-Timing pro Lichtquelle
  • Level Mode: prozentuale Eingangssteuerung der Lichtleistung (geeignet für Prozesszustände)
  • Demo Mode: sequentielle Funktionsdemonstration
• Sieben Lichtbetriebsarten unterstützt: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3
• Integrierte IO-Link-Technologie (Version: V1.1) für Industry 4.0 / intelligente Fertigungssysteme
• IO-Link-Datenrate: 38.400 bps (COM2); Anschluss: M12-5Pin (Male) - Class A (Plug & Play)
• Optionale Summer-Typen: Hochleistungs-Summer (Max. 100 dB @1 m) und wasserdichter Summer (Max. 85 dB @1 m)

Technische Daten

• Modellbezeichnung: QTG70L-IOL (Varianten: QTG70L-IOL-HBZ = mit integriertem Hochleistungs-Summer; QTG70L-IOL-WBZ = mit integriertem wasserdichten Summer)
• Marke: Qlight
• Spannung: DC 24 V
• Durchmesser: Ø70 mm
• Höhe (je nach Anzahl der Ebenen): 175 mm – 375 mm
• Materialien: Gehäuse - ABS; Linse - PC
• Schutzart: IP65 (Standard / wasserdichter Summer); Hochleistungs-Summer-Variante nicht wasserdicht
• Gewicht nach Ebenen: 1 Ebene = 0,37 kg; 2 Ebenen = 0,52 kg; 3 Ebenen = 0,67 kg; 4 Ebenen = 0,82 kg; 5 Ebenen = 0,97 kg
• Verfügbare Lichtfarben (pro Ebene): R = Rot; A = Bernstein; G = Grün; B = Blau; W = Weiß (Hinweis: gleichzeitige Verwendung des weißen LED-Moduls mit HBZ oder WBZ wird nicht unterstützt)
• Strom (1 Ebene bei DC 24 V): Lichtquelle = 70 mA; Hochleistungs-Summer = 90 mA; Wasserdichter Summer = 90 mA
• IO-Link: Version 1.1; Datenrate: 38.400 bps (COM2); Anschluss: M12-5Pin (Male) - Class A
• Schallpegel Summer: Hochleistungs-Summer bis Max. 100 dB (gemessen in 1 m); Wasserdichter Summer bis Max. 85 dB (gemessen in 1 m)
• Betriebstemperaturbereich: -30°C ~ +50°C
• Konformität: RoHS2
