LED-Signalsäule QTC60L-IOL

BlitzStroboskopBlink

Produktübersicht

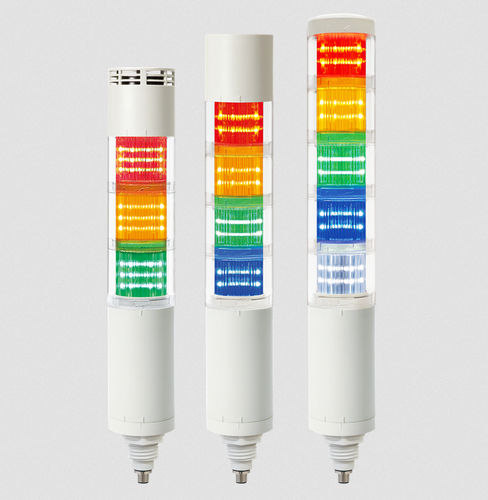

Der QTC60L-IOL ist eine Ø60 mm IO-Link programmierbare LED-Signalleuchte, entwickelt für industrielle Automatisierung und Smart-Factory-Anwendungen. Er bietet konfigurierbare Dauer- und Blinksignale und lässt sich per IO-Link für Fernkonfiguration und Statusüberwachung integrieren.

Hauptmerkmale

• Modulare LED-Säule mit Verriegelungsmechanismus für werkzeuglose Modulzufügung und flexible Farbkonfiguration.
• Getrennter Farbfilter im Inneren der Außenlinse für klare Signale und transluzentes Erscheinungsbild im ausgeschalteten Zustand für angenehme Nahsicht.
• Vier Betriebsmodi:
• Simple Mode — grundlegende Ein/Aus-Steuerung einzelner Lichtquellen.
• Advanced Mode — konfigurierbare Ein/Aus- und Stroboskop-Timing pro Lichtquelle.
• Level Mode — prozentuale Eingabe zur Steuerung der Lichtleistung als Prozessrückmeldung.
• Demo Mode — sequentielle Funktionsdemonstration.
• Sieben Lichtbetriebsarten: Ein, Langsames Blinken, Mittleres Blinken, Schnelles Blinken, Strobe 1, Strobe 2, Strobe 3.
• Integriertes IO-Link (Version 1.1) für Datenaustausch und Fernkonfiguration; Datenrate: 38.400 bps (COM2).
• Anschluss: M12 5‑polig (male) Klasse A — standardisiertes Plug & Play.
• Optionale eingebaute Summer: Hochleistungs-Summer (max. 100 dB @1 m) oder wasserdichter Summer (max. 85 dB @1 m); Hinweis: Weißes LED-Modul nicht gleichzeitig mit HBZ oder WBZ verwendbar.

Weitere Hinweise

• Entwickelt für moderne Smart-Manufacturing-Systeme, die IO-Link-Konnektivität und programmierbare Signalgebung benötigen.
• Die gleichzeitige Verwendung des weißen LED-Moduls mit dem Hochleistungs- oder dem wasserdichten Summer wird nicht unterstützt.

Technische Daten

• Modell: QTC60L-IOL (Dauer/Blink). Varianten: QTC60L-IOL-HBZ (mit Hochleistungs-Summer), QTC60L-IOL-WBZ (mit wasserdichtem Summer).
• Serie: QTC-IOL Series.
• Versorgungsspannung: DC 24 V.
• Abmessungen: Durchmesser Ø60 mm; Höhe: 175–375 mm (je nach Anzahl der Ebenen).
• Materialien: Gehäuse — ABS; Filterlinse — PC; Linse — PC.
• Schutzart: IP65 (Standard / wasserdichter Summer); HBZ-Variante nicht wasserdicht.
• IO-Link: Version 1.1; Datenrate: 38.400 bps (COM2); Anschluss: M12 5‑polig (male) Klasse A.
• Schallpegel: Hochleistungs-Summer bis 100 dB bei 1 m; Wasserdichter Summer bis 85 dB bei 1 m.
• Stromaufnahme (pro 1 Ebene @ DC24V): LED-Modul 70 mA; HBZ/WBZ Strom: 90 mA.
• Gewicht nach Ebenen: 1 Ebene — 0,25 kg; 2 Ebenen — 0,33 kg; 3 Ebenen — 0,41 kg; 4 Ebenen — 0,49 kg; 5 Ebenen — 0,57 kg.
• Verfügbare LED-Farben: R = Rot; A = Bernstein; G = Grün; B = Blau; W = Weiß (weißes Modul inkompatibel mit HBZ/WBZ).
• Zertifikate: RoHS2 und relevante Konformitätskennzeichen.
