LED-Signalsäule QTR60L-IOL

BlitzStroboskopBlink

Übersicht

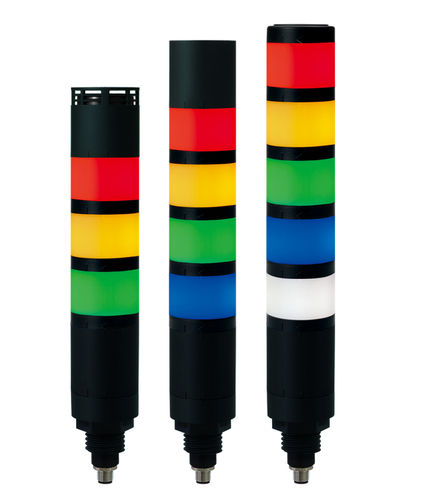

Der QTR60L-IOL ist ein modularer LED-Turmlight Ø60 mm mit integrierter IO-Link-Kommunikation. Er bietet programmierbare Dauer- und Blinklichtmodi und ist optional mit eingebauten Hochleistungs- oder wasserdichten Summern erhältlich.

Hauptmerkmale

• Modulares LED-Signalturmlight mit Verriegelungsstruktur, die das Hinzufügen und Umordnen von Farbmodulen ohne Werkzeug ermöglicht.
• Transluzente, farbstreuende Linse für angenehmes Nahsignal und verbesserte Sichtbarkeit auf Distanz.
• Vier Betriebsmodi für flexible Steuerung:
  • Simple Mode: Basis Ein/Aus-Steuerung je Leuchtquelle.
  • Advanced Mode: Konfiguration von Ein/Aus und Strobe-Zeiten je Leuchtquelle.
  • Level Mode: prozentuale Eingangssteuerung der Lichtausgangsstärke (geeignet für Prozessanwendungen).
  • Demo Mode: sequenzielle Funktionsdemonstration.
• Sieben Betriebsarten unterstützt: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• Integrierte IO-Link-Technologie (Klasse A) für Industry 4.0-Integration.
• Anschluss: M12-5Pin (Male) Klasse A für Plug & Play.
• Datenübertragungsrate: 38.400 bps (COM2).
• Optionale eingebaute Summer: Hochleistungs-Summer bis 100 dB @1 m; wasserdichter Summer bis 85 dB @1 m.

Technische Daten

• Modell: QTR60L-IOL (Varianten: QTR60L-IOL-HBZ = mit Hochleistungs-Summer; QTR60L-IOL-WBZ = mit wasserdichtem Summer).
• Spannung: DC 24 V.
• Abmessungen: Durchmesser Ø60 mm; Höhenbereich 175–375 mm je nach Anzahl der Ebenen.
• Materialien: Linse – PC; Gehäuse – ABS.
• Schutzart: IP65 (Standard / mit wasserdichtem Summer); nicht wasserdicht mit Hochleistungs-Summer (HBZ).
• Gewicht ca. nach Ebenen: 1 Ebene = 0,25 kg; 2 Ebenen = 0,33 kg; 3 Ebenen = 0,41 kg; 4 Ebenen = 0,49 kg; 5 Ebenen = 0,57 kg.
• Verfügbare Modul-Farben pro Ebene: R = Rot; A = Bernstein; G = Grün; B = Blau; W = Weiß (gleichzeitige Nutzung des weißen Moduls mit HBZ oder WBZ wird NICHT unterstützt).
• Stromaufnahme (pro 1 Ebene, DC24V): Leuchtquelle = 70 mA; Hochleistungs-Summer = 90 mA; wasserdichter Summer = 90 mA.
• Betriebstemperaturbereich: -30 ℃ ~ +50 ℃.
• Zertifizierungen / Konformität: RoHS2 (weitere Zertifikate siehe Produktseite).

Integration und Dokumentation

• IO-Link Klasse A ermöglicht Parametrierung und Überwachung über standardisierte IO-Link-Master. Verwenden Sie den M12-5Pin-Anschluss für Plug & Play-Installation.
• Für detaillierte Maße, 3D STEP/CAD-Dateien, Handbücher und IODD-Dateien siehe die Download-Ressourcen des Produkts.
