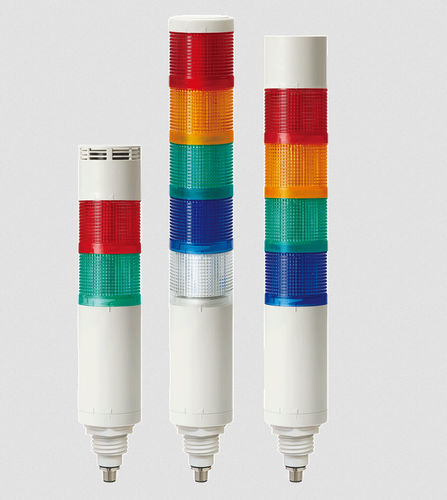

LED-Signalsäule QTG60L-IOL series

BlitzStroboskopBlink

Der QTG60L-IOL ist ein IO‑Link programmierbarer LED-Signalturm Ø60 mm für die industrielle Signalisierung. Er bietet konfigurierbare Lichtmuster und optional integrierte Summer sowie eine modulare Verriegelungsstruktur für werkzeuglose Konfiguration von 1 bis 5 Ebenen. Das Gerät integriert IO‑Link für die Fabrikvernetzung (M12-Stecker).

Hauptmerkmale

• Modularer LED-Signalturm (Dauerlicht/Blink) mit Verriegelungsstruktur zur werkzeuglosen Ergänzung oder Umordnung der Module.
• Spezielle Farbstreu-Linse für ausgezeichnete Sichtbarkeit auf große Entfernung.
• Unterstützt vier Betriebsarten für vielseitige Anwendungen:
• Einfacher Modus: Grundlegende Ein/Aus-Steuerung einzelner Lichtquellen.
• Erweiterter Modus: Konfiguration von Ein/Aus und Strobe-Zeiten je Lichtquelle.
• Pegelmodus: Prozentuale Eingangsteuerung für Prozessanwendungen.
• Demo-Modus: Sequenzielle Funktionsvorführung.
• Unterstützt sieben Lichtquellen-Betriebsarten: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• Integriertes IO‑Link V1.1 (COM2 38.400 bps) mit M12‑5Pin-Stecker für Plug & Play-Integration in Industry‑4.0-Systeme.

Technische Daten

• Modellvarianten: QTG60L-IOL (Dauer/Blitz), QTG60L-IOL-HBZ (Dauer/Blitz mit integriertem Hochleistungs-Summer), QTG60L-IOL-WBZ (Dauer/Blitz mit integriertem wasserdichtem Summer).
• Bezeichnung: QTG60L-IOL.
• Spannung: DC 24 V.
• Abmessungen: Durchmesser Ø60 mm; Höhe 175–375 mm (abhängig von der Anzahl der Ebenen).
• Ebenen: konfigurierbar 1 bis 5 Ebenen (Gewichte: 1 Ebene = 0,25 kg; 2 Ebenen = 0,33 kg; 3 Ebenen = 0,41 kg; 4 Ebenen = 0,49 kg; 5 Ebenen = 0,57 kg).
• Verfügbare LED-Farben: R (Rot), A (Bernstein), G (Grün), B (Blau), W (Weiß). Hinweis: gleichzeitige Verwendung des weißen LED-Moduls mit HBZ- oder WBZ-Summer wird nicht unterstützt.
• Materialien: Gehäuse – ABS; Linse – PC.
• Schutzart: IP65 (Standard- und wasserdichte Summer-Varianten); Hochleistungs-Summer-Variante ist nicht wasserdicht.
• Betriebstemperatur: -30°C bis +50°C.
• Summer Schalldruck: Hochleistungs-Summer max. 100 dB (bei 1 m); Wasserdichter Summer max. 85 dB (bei 1 m).
• Stromaufnahme (pro 1 Ebene): Lichtquelle 70 mA; Hochleistungs-Summer 90 mA; Wasserdichter Summer 90 mA.
• IO‑Link: Version V1.1; Datenrate 38.400 bps (COM2); Anschluss: M12‑5Pin (Male) Klasse A.
• Zertifikate / Konformität: RoHS2 und weitere Zertifizierungen, wie auf der Produktseite angegeben.
