Schleif- und Poliergerät / Werkbank Qpol PLUS series

ElektroIndustrieergonomisch

Einführung

• Einfach. Automatisiert.

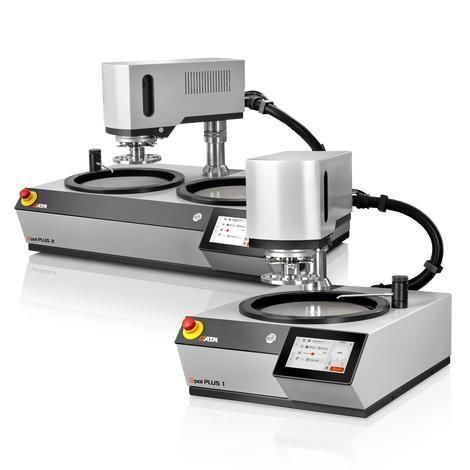

Die Qpol PLUS 1 und PLUS 2 sind automatische ein- oder zweischeibige Schleif- und Poliermaschinen zur metallografischen Probenvorbereitung. Sie arbeiten im Einzeldruck- oder Zentraldruckmodus und nehmen Arbeitsscheiben Ø 200 / 250 / 300 mm auf. Der leistungsstarke PLUS-Kopf ermöglicht den Einsatz großer Probenträger (Zentraldruck) bis Ø 185 mm.

Produktvorteile

• Automatisierte Abläufe: Abtragsstarkes Schleifen/Polieren mit variabler Dosierung von Diamantsuspensionen/Schmierstoffen, einstellbare Kontaktkraft, Geschwindigkeitsregelung und Drehrichtung (gleich-/gegenlaufend) für Polierkopf und Arbeitsscheibe; alle Parameter frei konfigurierbar.
• Hohe Flexibilität: L-Probenhalter ermöglicht die Bearbeitung sehr großer Proben im Zentraldruck.
• Hohe Reproduzierbarkeit: Bis zu 200 anpassbare Vorbereitungsprogramme können gespeichert werden (geschützt durch Benutzerkontenverwaltung) und sichern wiederholbare Ergebnisse.

Robust und zuverlässig
Maschinengehäuse aus verschweißter Aluminiumkonstruktion mit hochwertiger Pulverbeschichtung.

• Geringe Vibrationen für sehr ruhigen Lauf.
• Drehzahlgeregelter Antrieb mit ausreichender Leistung auch für größere Proben.
• Schlagfestes Kunststoffbecken: korrosionsbeständig und leicht zu reinigen.

Schleif-/Polierkopf mit Schwenklagern
Hohe Bedienfreundlichkeit und Flexibilität: Kopf mit einstellbaren Schwenkanschlägen.

• Versenkte Griffe beidseitig mit integrierten Entriegelungstastern für komfortable Handhabung.
• Großer Abstand zwischen Kopf und Arbeitsfläche für einfachen Wechsel der Probenhalter.

Einfaches Reinigungssystem
Einzelscheiben-Design ermöglicht einfache Demontage der Komponenten und Zugang zur Reinigung.

• Spritzschutzring und Arbeitsscheibe mit geringem Aufwand abnehmbar, reduziert Rüst- und Reinigungszeiten.
• Beckeneinsatz (Kunststoffeinsatz) leicht wechselbar oder reinigbar zur Entfernung von Abrieb und Resten der Suspension.

Robuster ausziehbarer Wasserhahn
Ermöglicht gründliche Reinigung des Arbeitsbereichs und Auffangbeckens.

• Cleaning Boost entfernt Restflüssigkeit aus Medien (trocknet bei 750 rpm in ~3 s).
• Wasserhahn bei Start und Ende des Vorbereitungsprozesses automatisch aktivierbar.
• Robuster Hahn mit flexiblem Schlauchanschluss.

Option: Qdoser Dosiersysteme
Optionale Dosiersysteme erhöhen die Prozessflexibilität.

• Qdoser GO: Vollautomatisches, softwaregesteuertes Dosiersystem mit 4 entnehmbaren/auffüllbaren Flaschen für reproduzierbare Ergebnisse (optionale Magnetrührung).
• Qdoser PLUS: Ermöglicht auch das Feinschleifen; optionales Upgrade auf 1-L-Flasche für Feinsuspension.

Ergonomisch geformter Spritzschutz
Bedienerfreundliches Design reduziert Spritzer und kann bei längeren Verfahren als Handablage dienen.

• Griffausnehmungen erlauben den Wechsel von Verbrauchsmaterialien auch bei montiertem Ring.

Intuitiv und einfach zu bedienen
Ergonomisch integriertes 7-Zoll-Industrie-Touchscreen mit QATM-Bedienersoftware.

• Intuitive Menüs und einfache Konfiguration.
• Statusleiste und Tonsignal zeigen Fortschritt und Ende des Prozesses an.
• Integrierte Timerfunktion und direkte Anzeige von Drehmoment/Kontaktkraft für hohe Reproduzierbarkeit.

PLUS-Schleif-/Polierkopf — hohe Leistung und große Proben
Der PLUS-Kopf liefert eine Kontaktkraft von 5–80 N im Einzeldruckmodus und 20–350 N im Zentraldruckmodus. Bis zu 6 Proben Ø 50 mm können mit variablen Geschwindigkeiten mit Probenhaltern Ø 160 mm vorbereitet werden; L-Halter ermöglichen Zentraldruck-Halter bis Ø 185 mm.

• Reproduzierbare Ergebnisse durch automatische Schleif- und Polierabläufe.
• Versenkte Griffe mit Entriegelungstastern für einfache Bewegung.
• Schneller Wechsel der Probenhalter dank großzügigem Freiraum.

Verwandte Medien und Video
Video verfügbar, das den Qpol GO / Qpol PLUS Vorbereitungsablauf und Maschinenfunktionen zeigt.

Technische Daten / Spezifikationen

• Arbeitsscheiben: Ø 200 / 250 / 300 mm.
• Innen-Ø der Wanne: Ø 350 mm.
• Probenhalter (typisch): Einzeldruck Ø 160 mm; Zentraldruck bis Ø 204 mm (Durchmesser); L-Halter unterstützen Zentraldruck-Halter bis Ø 185 mm.
• Anzahl Proben: Einzeldruck 1–6 Proben Ø 50 mm; Zentraldruck 1–5 Proben Ø 70 mm.
• Kontaktkraft: Einzeldruck variabel 5–80 N; Zentraldruck variabel 20–350 N.
• Drehzahl (Arbeitsscheibe): 30–600 rpm, stufenlos regelbar.
• Drehzahl (Kopf): 30–160 min⁻¹.
• Antriebsleistung (typisch): Arbeitsscheibe 0,75 kW (S1) / 1,1 kW (S3); Kopf 0,37 kW (S1).
• Anschlussleistung: ~1,4 kVA.
• Stromanschluss: 220–240 V, 50/60 Hz (1 Ph/N/PE) oder 100–120 V, 50/60 Hz (1 Ph/N/PE).
• Wasseranschluss: 1× Frischwasser G ½" max. 6 bar.
• Dosiergerät (optional): Qdoser GO, Qdoser PLUS (Qdoser ONE dropper Option verfügbar).
• Umgebungstemperatur (Betrieb): 10–40 °C.
• Schnittstellen: USB für Datenübertragung und Software-Updates.
• Abmessungen Qpol PLUS 1 (B × H × T): 511 × 610 × 756 mm; Gewicht ≈ 65 kg (abhängig von der Ausstattung).
• Abmessungen Qpol PLUS 2 (B × H × T): 901 × 610 × 749 mm; Gewicht ≈ 80 kg (abhängig von der Ausstattung).
• Zusatzoptionen: Magnetrührer für Suspensionen, Dosierkonfigurationen (Qdoser GO/PLUS), Rückspülfunktion für Schläuche, entnehmbare Suspensionflaschen zur optimierten Nachfüllung/Reinigung.
