Schleif- und Poliergerät / Werkbank Qpol series

Elektromanuellergonomisch

Überblick

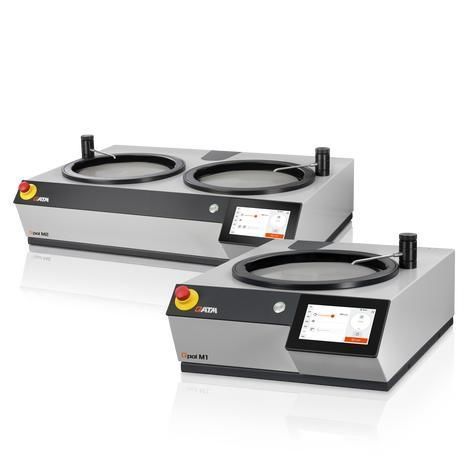

Robust und benutzerfreundlich: Die Qpol M1 (Einzelscheibe) und Qpol M2 (Zweischeiben) sind manuelle Schleif- und Poliermaschinen für materialografische Labore. Sie nehmen Arbeitsscheiben Ø200, 250 und 300 mm auf und verfügen über einen drehzahlgeregelten Antrieb zur Bearbeitung unterschiedlicher Materialien. Die stabile Bauweise und das vibrationsarme Design sorgen für konstante Präparationsergebnisse.

Produktvorteile

• Einfache Bedienung: Ergonomisches, integriertes Touchpanel zeigt Prozessparameter an und ermöglicht schnelle manuelle Einstellungen.
• Reproduzierbare Ergebnisse: Einstellbare Zeitschaltuhr und Drehmoment-/Kontaktkraftanzeige unterstützen wiederholbare manuelle Arbeitsschritte.
• Automatisierbare Abläufe: Kompatibel mit dem Qdoser GO Dosiersystem für beidhändiges Polieren und präzise Dosierung diamantsuspensionen.

Langlebig und zuverlässig
Maschinengehäuse aus verschweißter Aluminiumkonstruktion mit hochwertiger Pulverbeschichtung. Niedrigvibrations-Design für sehr ruhigen Lauf. Drehzahlgeregelter Antrieb bietet ausreichende Leistung auch für größere Proben. Schlagfeste Kunststoffwanne bietet Korrosionsbeständigkeit und einfache Reinigung.

Einfaches Reinigungsystem
Einzelscheiben-Layout ermöglicht einfachen Ausbau von Komponenten und schnellen Zugriff. Spritzschutzring und Arbeitsscheibe sind mit minimalem Aufwand entfernbar. Wanneinsatz (Kunststoffeinsatz) ist leicht austauschbar oder reinigbar, um Abrieb und Suspensionen zu entfernen.

Robuster ausziehbarer Wasserhahn
Zugängliche Wasserversorgung für gründliche Reinigung des Arbeitsbereichs und der Schleifwanne. Cleaning Boost Funktion entfernt Restflüssigkeit (trocknet bei 750 rpm in ca. 3 Sekunden). Wasserzufuhr wird zu Beginn und Ende des Prozesses automatisch aktiviert. Robuster Hahn mit flexiblem Schlauchverlängerung.

Ergonomisch geformter Spritzschutz
Benutzerfreundliches Design reduziert Spritzer und dient bei längeren Verfahren als komfortable Handauflage. Griffmulden erlauben das Wechseln von Schleif-/Poliermitteln auch bei montiertem Ring.

Arbeitssicherheit
Hohe Betriebssicherheit durch großzügige Wannenfläche und lose montierten Spritzschutzring. Kleine Spalt zwischen Spritzschutz und Arbeitsscheibe gewährleistet sicheren Betrieb. Not-Aus stoppt sofort alle beweglichen Teile.

Option: Qdoser Dosiersysteme
Optional sind halbautomatische oder softwaregesteuerte Dosiersysteme für hohe Prozessflexibilität erhältlich.

• Qdoser GO: Vollautomatisches, softwaregesteuertes Dosiersystem mit vier leicht entnehmbaren und nachfüllbaren Flaschen für reproduzierbare Ergebnisse; magnetische Rührfunktion optional.
• Qdoser ONE: Tropfflasche für einfache und kontinuierliche Dosierung.

Optionaler Magnetrührer
Magnetrührer hält Poliermittel homogen und verhindert das Absetzen der Suspension für eine optimale Verteilung der Polierpartikel.

Benutzeroberfläche
Ergonomisch integrierter 7-Zoll-Industritouchscreen mit QATM-Benutzersoftware. Intuitive Menüstruktur, Fortschrittsbalken mit Statusanzeige und akustisches Signal am Prozessende. Eingebaute Zeitschaltuhr und direkte Anzeige von Drehmoment/Kontaktkraft für hohe Reproduzierbarkeit.

Verbrauchsmaterialien
QATM empfiehlt abgestimmte Schleif- und Polierverbrauchsmaterialien (Diamantsuspensionen, Schmiermittel, Feinpoliermittel), die für zuverlässige Präparationsergebnisse optimiert sind.

Technische Daten

• Qpol M1 (Ein-Scheiben-Einheit):
  Arbeitsscheiben: Ø 200 / 250 / 300 mm
  Innen-Ø der Wanne: Ø 350 mm
  Probenhalter: -
  Anzahl Proben: -
  Kontaktkraft: manuell
  Drehzahl (Maschine): 30 - 600 rpm, stufenlos regelbar
  Wasseranschluss: 1x Frischwasser G ½" max. 6 bar
  Dosiergerät (optional): Qdoser GO, Qdoser ONE
  Umgebungstemperatur: 10 - 40 °C
  Antriebsleistung (Arbeitsscheibe): 0,75 kW (S1) / 1,1 kW (S3)
  Anschlusswert: 1,4 kVA
  Stromanschluss: 220 - 240 V, 50/60 Hz (1 Ph/N/PE); 100 - 120 V, 50/60 Hz (1 Ph/N/PE)
  Schnittstellen: USB
  Abmessungen (B x H x T): 511 x 293 x 756 mm
  Gewicht (abhängig von Ausstattung): ~ 40 kg
• Qpol M2 (Zwei-Scheiben-Einheit):
  Arbeitsscheiben: Ø 200 / 250 / 300 mm
  Innen-Ø der Wanne: Ø 350 mm
  Probenhalter: -
  Anzahl Proben: -
  Kontaktkraft: manuell
  Drehzahl (Maschine): 30 - 600 rpm, stufenlos regelbar
  Wasseranschluss: 1x Frischwasser G ½" max. 6 bar
  Dosiergerät (optional): Qdoser GO, Qdoser ONE
  Umgebungstemperatur: 10 - 40 °C
  Antriebsleistung (Arbeitsscheibe): 0,75 kW (S1) / 1,1 kW (S3)
  Anschlusswert: 1,4 kVA
  Stromanschluss: 220 - 240 V, 50/60 Hz (1 Ph/N/PE); 100 - 120 V, 50/60 Hz (1 Ph/N/PE)
  Schnittstellen: USB
  Abmessungen (B x H x T): 901 x 293 x 749 mm
  Gewicht (abhängig von Ausstattung): ~ 60 kg
