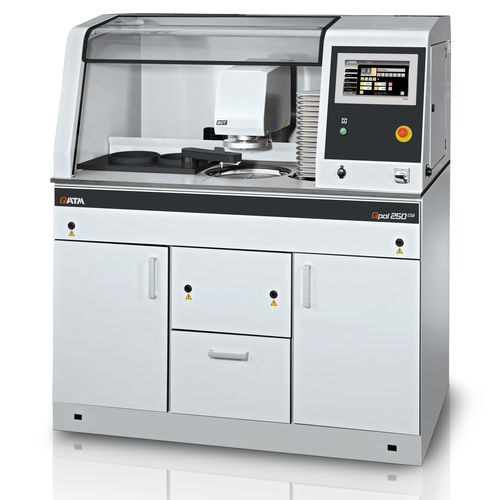

Schleif- und Poliermaschine / zur Probenvorbereitung Qpol 250 BOT

für MetallographielaborFlachläppzur Endbearbeitung

Einführung
Der kompakte, vollautomatische Schleif- und Polierautomat Qpol 250 BOT integriert den kompletten Probenvorbereitungsablauf — Schleifen, Polieren, Dosierung und Ultraschallreinigung — in einem Gerät. Er verfügt über einen 16‑Scheiben-Wechsler, eine 6‑fache Dosierstation sowie einen optional einsetzbaren 45‑L‑Sedimentationsbehälter zur Integration in das System Lab. Die Bedienung erfolgt intuitiv über einen 10" Industrie-Touchscreen und einen Zentralkraft-Probenhalter mit schneller manueller Fixierung. Alle Prozessparameter lassen sich während des automatischen Betriebs anpassen.

Vorteile der Automatisierung

• Automatisierte Abläufe: Schleifen, Polieren und mehrstufige Reinigung laufen ohne ständige Bedienereingriffe.
• Flexible Medienwahl: Unterstützung von bis zu 16 Schleif‑ und Poliermedien zur Anpassung an materialabhängige Prozesse.
• Hohe Reproduzierbarkeit: Kraftsensoren und kontrollierte Abtragsmessung sichern wiederholbare Ergebnisse.

Produktvorteile

• Schleif‑ und Poliersystem mit Zentraldruck
• Pulverbeschichtetes Aluminiumgehäuse, für Laborintegration ausgelegt
• Polierkopf mit variabler Drehzahl
• Abtragsmessung mit Anzeigeauflösung 0,1 mm
• Elektronische Steuerung per Industrie-Touchscreen
• Automatischer Schleifmittel-/Scheibenwechsler (16 Positionen)
• Reinigungsstation mit Wasser, Druckluft und Ethanol
• Ultraschallreiniger für Zwischen- oder Endreinigung
• 6‑fache Dosierungseinheit (4x Diamantsuspensionen oder Schmiermittel, 2x Feinpoliersuspensionen)
• Aufbewahrungsfach für Schleifscheiben und Verbrauchsmaterial
• Einsetzbarer Sedimentationsbehälter 45 L (optional)
• Lichtschranke zur Sicherung des Gefahrenbereichs

Reinigungsstation
Die integrierte Reinigungsstation führt eine vollautomatische mehrstufige Reinigung mit Wasser, Luft und Ethanol durch. Reinigungsabläufe und -zeiten sind konfigurierbar. Die Ultraschall‑ Einheit steht für Zwischen‑ und Endreinigungen zur Verfügung, und die pneumatische Trocknung verhindert Kontaminationen.

Sedimentationsbehälter
Der einsetzbare Sedimentationsbehälter (Option) wird ins Gehäuse eingeschoben und bietet:

• 2‑kammeriger PVC‑Behälter, 45 L
• Mobile Ausführung mit Einführmechanismus für System Lab‑Schränke

Scheibenwechsler
Der automatische Scheibenwechsler nimmt bis zu 16 Schleif‑ und Poliermedien auf (z. B. SiC‑Papiere oder Galaxy‑Scheiben). Während der Reinigung wechselt der Wechsler die Medien automatisch und die Fixierung erfolgt über das Vacu‑Jet System.

Dosiergerät
Dosiergerät und Flaschenlager sind übersichtlich im Schrank angeordnet und leicht zugänglich. Optionale Füllstandüberwachung und Magnetrührer sind verfügbar, um kontinuierliche Prozesse zu unterstützen.

Überlegenheit im Detail

• 1. Robustes Gehäuse
  • Pulverbeschichtetes Aluminiumgehäuse, ausgelegt für Laborumgebungen
  • Nahtlose Integration in System Lab‑Workflows
• 2. Integrierte Reinigungsstation
  • Ultraschallreinigung sowie Reinigung mit Wasser, Ethanol und Luft
  • Pneumatische Trocknung zur Vermeidung von Kontamination
  • Konfigurierbare Reinigungsprogramme
• 3. Medienwechsler
  • Bis zu 16 Schleif‑ und Poliermedien für hohe Prozessflexibilität
• 4. 10" Industrie‑Touchscreen
  • Intuitive QATM‑Benutzeroberfläche
  • Bis zu 200 nutzerdefinierte Präparationsmethoden
• 5. Intelligenter Werkzeugkopf
  • Abtragsmessung über Kraftsensoren
  • Variable Kopfgeschwindigkeit für anwendungsspezifische Steuerung
• 6. Ausgereiftes Sicherheitskonzept
  • Lichtschranke verhindert den Zugriff auf den Gefahrenbereich während des Betriebs

Technische Daten

• Arbeitscheiben: Ø 250 mm
• Antriebsleistung (Schleifer): 1,1 kW S3/40%
• Antriebsleistung (Polierkopf): 0,17 kW S1
• Probenhalter-Ø: 160 mm
• Kopfgeschwindigkeit: 30 - 150 rpm
• Schleifgeschwindigkeit: 50 - 600 rpm
• Kontrollierte Abtragsmessung (Anzeigegenauigkeit): 0,1 mm
• Wasseranschluss: 1x Frischwasser R½" (max. 6 bar)
• Wasserablauf: 1x Abwasser DN50
• Druckluftanschluss: 6 bar, Kupplungsstutzen NG8
• Maße (B x H x T): 1320 x 1500 x 800 mm
• Medienwechsler: bis zu 16 Scheiben
• Dosiergerät: 6‑fach (4x Diamantsuspension/Lubrikant, 2x Feinpoliersuspension)
• Reinigung: Wasser, Luft, Ethanol + Ultraschallreiniger
• Sedimentationsbehälter: 2‑kammerig, 45 L (einsetzbare Option)
