Schleif- und Poliergerät / Werkbank Qpol GO series

ElektroIndustrieergonomisch

Einführung

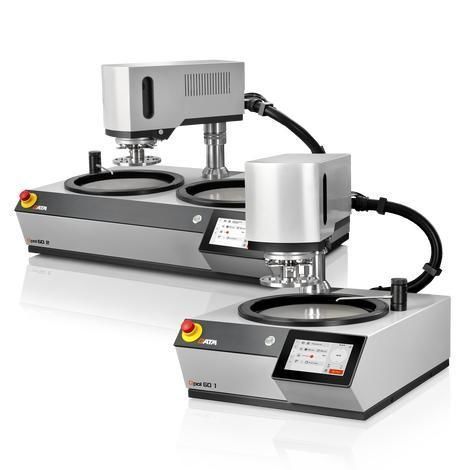

Die Qpol GO 1 (Einzelscheibe) und Qpol GO 2 (Zweischeibe) sind automatische Schleif- und Poliermaschinen zur metallographischen Probenpräparation. Sie verarbeiten Schleifscheiben Ø 200, 250 oder 300 mm und unterstützen Einzel- und Zentraldruckbetrieb.

Produktvorteile

• Automatisierte Prozesssteuerung: programmierbare Dosierung von Diamantsuspensionen und Schmiermitteln, einstellbare Kontaktkraft, Drehzahlregelung und wählbare Drehrichtungen (gleichsinnig/gegensinnig) zwischen Polierkopf und Arbeitsscheibe.
• Benutzeroberfläche: 7-Zoll-Industrier-Touchscreen mit intuitiver QATM-Software zur Rezeptverwaltung und Prozessüberwachung.
• Reproduzierbarkeit: Bis zu 200 Präparationsmethoden pro Benutzerkonto speicherbar für konstante Ergebnisse.

Robuste und zuverlässige Konstruktion
Maschinengehäuse aus verschweißtem Aluminium mit industrieller Pulverbeschichtung, nieder­vibrationsfähiges Design und drehzahlgeregelter Antrieb, geeignet für größere Proben. Schlagfestes Kunststoffbecken für Korrosionsbeständigkeit und leichte Reinigung.

Schleif-/Polierkopf mit Drehgelenken

• Einstellbare Anschläge für einfaches Schwenken und Positionieren.
• Einlassgriffe mit integrierten Entriegelungstasten für komfortable Bedienung.
• Großer Abstand zwischen Kopf und Arbeitsebene für einfachen Wechsel der Probenhalter.

Einfaches Reinigungssystem

• Ein-Plattendesign ermöglicht schnelle Demontage der Komponenten und guten Zugang zur Reinigung.
• Spritzschutzring und Arbeitsscheibe abnehmbar zur Verkürzung von Einricht- und Reinigungszeiten.
• Austauschbarer Kunststoff-Einsatz der Wanne für einfache Entfernung von Abrieb und Rückständen.

Robuster, ausziehbarer Wasserhahn

• Flexible Schlauchverlängerung für gründliche Reinigung des Arbeitsbereichs und der Wanne.
• Cleaning Boost-Funktion entfernt Restflüssigkeit von Medien (Trocknung bei 750 rpm in ca. 3 Sekunden).
• Wasseranschluss schaltet sich automatisch zu Beginn und Ende des Präparationsprozesses.

Option: Qdoser Dosiersysteme

• Qdoser GO: vollautomatisches, softwaregesteuertes Dosiersystem mit 4 herausnehmbaren/auffüllbaren Flaschen für reproduzierbare Dosierung (optionale magnetische Rührfunktion).
• Qdoser ONE: Tropfflasche für einfache, kontinuierliche Dosierung.

Ergonomisch geformter Spritzschutz

• Reduziert Spritzer und dient bei längeren Arbeitsgängen als komfortable Handauflage.
• Griffaussparungen erlauben den Austausch von Scheiben, auch wenn der Ring montiert ist.

Intuitive Bedienung

• Integrierter 7-Zoll-Touchscreen mit QATM-Software, übersichtlicher Menüführung und Fortschrittsanzeige.
• Integrierte Zeitschaltuhr, direkte Anzeige von Drehmoment/Kontaktkraft und akustisches Signal am Prozessende.
• USB-Schnittstelle für Datentransfer und Software-Updates.

Polier-/Schleifköpfe & Sicherheit

• Unterstützt Einzel- und Zentraldruckbetrieb.
• Zwei-Hand-Bedienung für Bedienersicherheit und Notausschalter zum Stoppen aller Bewegungen.

Verbrauchsmaterialien & Prozessoptimierung
QATM-Verbrauchsmaterialien werden für optimale Ergebnisse empfohlen. Die Qdoser GO-Flaschen (500 ml Glas-Schraubflaschen) nehmen Diamantsuspensionen, Schmierstoffe oder Feinstpoliermedien auf; Flaschen sind herausnehmbar und leicht zu reinigen. Optionaler Magnetrührer verhindert Absetzen für eine gleichmäßige Dosierung.

Technische Daten

• Modell / Serie: Qpol GO (GO 1 Einzelscheibe, GO 2 Zweischeibe)
• Arbeitsscheiben: Ø 200 / 250 / 300 mm
• Innen-Ø der Wanne: Ø 350 mm
• Durchmesser Probenhalter: Ø 130 mm
• Anzahl Proben: Einzel-Druck: 1–6 Proben Ø 40 mm; Zentral-Druck: 1–5 Proben Ø 40 mm
• Kontaktkraft: Einzel-Druck: 5–80 N (variabel); Zentral-Druck: 20–350 N (variabel)
• Drehzahl (Scheibe): 30–600 rpm, stufenlos regelbar
• Drehzahl Schleifkopf: 30–160 min-1
• Wasseranschluss: 1x Frischwasser G ½" max. 6 bar
• Dosiergerät (optional): Qdoser GO, Qdoser ONE (Qdoser Plus optional)
• Betriebstemperatur: 10–40 °C
• Antriebsleistung: Scheibe 0.75 kW (S1) / 1.1 kW (S3); Schleifkopf 0.37 kW (S1)
• Anschlusswert: 1.4 kVA
• Netzanschluss: 220–240 V, 50/60 Hz (1 Ph/N/PE) oder 100–120 V, 50/60 Hz (1 Ph/N/PE)
• Schnittstellen: USB
• Abmessungen (B x H x T): Qpol GO 1: 511 x 610 x 756 mm; Qpol GO 2: 901 x 610 x 749 mm
• Gewicht: Qpol GO 1 ~65 kg; Qpol GO 2 ~80 kg
• Probenkapazität mit Ø 130 mm Haltern: bis zu 6 Proben (Ø 40 mm) vorbereitet bei variablen Geschwindigkeiten, gleichsinnig oder gegensinnig
