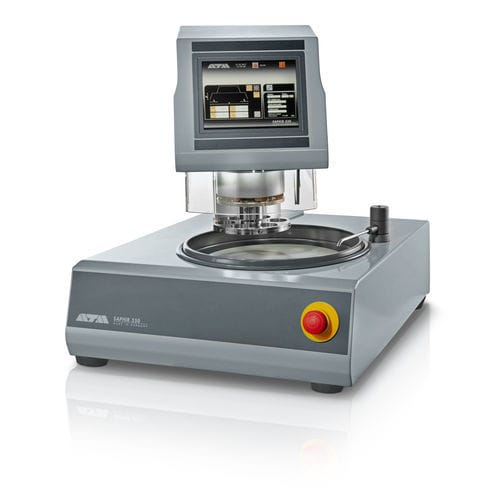

Festinstalliertes Schleif- und Poliergerät Saphir 550

WerkbankPneumatikElektro

Einführung
Die SAPHIR 550 mit RUBIN 520 ist eine Schleif- und Poliermaschine mit einer Spindel der nächsten Generation, ausgelegt für Arbeitsscheiben Ø 200 - 300 mm. Der Schleifkopf RUBIN 520 verfügt über eine automatische Schutzhaube und erweiterte Steuerfunktionen wie wählbaren Einzel- oder Zentralandruck, programmierbaren Speicher, integriertes Dosiersystem und automatische Abtragsmessung. Motorische Höhenverstellung mit pneumatischer Klemmung sowie die Merkmale der Basis Einheit SAPHIR 350 gewährleisten präzise und reproduzierbare Präparationen. Die Abtragshöhe kann mit 0,01 mm Genauigkeit voreingestellt werden und die Maschine schaltet automatisch ab, wenn der voreingestellte Abtrag erreicht ist.

Hauptmerkmale

• Einspindliges Schleif-/Poliergerät mit RUBIN 520 Schleifkopf
• Wählbarer Einzel- oder Zentralandruck
• Variable Drehzahl der Arbeitsscheibe und des Polierkopfes
• Elektronische Steuerung mit Touchscreen
• Programmierbare Abläufe und Speicher
• Polierkopf mit Rechts-/Linksdrehung
• Memory-Funktion für Seiten- und Höhenverstellung
• Automatische Frontschutzhaube für erhöhte Sicherheit

Betrieb & Sicherheit
Der Schleifkopf RUBIN 520 ist mit einer automatischen Schutzhaube ausgestattet, die die Arbeitssicherheit erhöht. Das Steuerungssystem regelt Einzel- und Zentralandruck, ermöglicht die Integration eines Dosiersystems und führt die automatische Abtragsmessung durch. Die motorische Höhenverstellung mit pneumatischer Klemmung sorgt für planare Präparation. Die Abtragshöhe kann mit 0,01 mm Genauigkeit definiert werden; die Maschine stoppt automatisch, wenn der voreingestellte Abtrag erreicht ist.

Verbrauchsmaterial & Support
Für beste Schleif- und Polierergebnisse ist der Einsatz passender Verbrauchsmaterialien entscheidend. QATM liefert abgestimmte Verbrauchsmaterialien, optimiert für die SAPHIR 550 / RUBIN 520 Konfiguration. Technischer Support, Ersatzteile und Applikationsberatung sind verfügbar, um Prozessreproduzierbarkeit und Maschinenverfügbarkeit zu sichern.

Multimedia
Anleitungs- und Demonstrationsvideos stehen zur Verfügung, um die korrekte Bedienung, Einstellverfahren und den Betrieb mit Zentralandruck zu veranschaulichen.

Technische Daten

• Arbeitsscheiben: Ø 200 - 300 mm (Hinweis: im Produkttext wird auch Ø 250 - 300 mm genannt)
• Anzahl Proben (Einzelandruck): 1 - 6 Proben Ø 50 mm
• Einzelandruck: variabel, 5 - 80 N
• Zentralandruck: variabel, 20 - 400 N
• Anschlussleistung: 3,2 kVA
• Antriebsleistung (Basis): 0,75 kW S6/40%
• Antriebsleistung (Kopf): 0,17 kW S1
• Drehzahl (Schleifer): 50 - 600 U/min
• Drehzahl (Kopf): 30 - 150 U/min
• Abmessungen (B x H x T): 560 x 550 - 650 x 660 mm
• Gewicht: ≈ 85 kg
• Wasseranschluss: 1x Frischwasseranschluss R½" max. 6 bar
