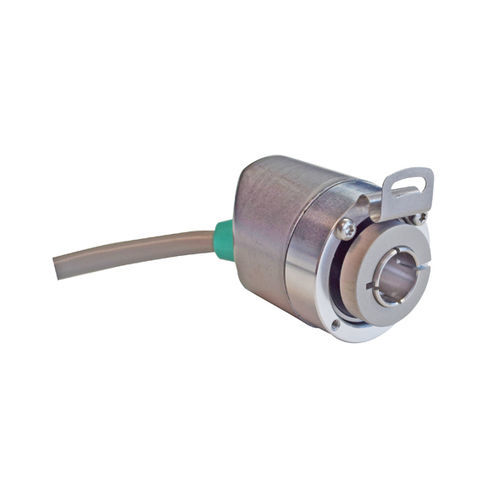

Inkrementaler Drehgeber UTD-IPT00-XXXXX-V8S0-5TW

MagnetHohlwelleSacklochwelle

Produktbeschreibung
Programmierbarer inkrementaler Drehgeber POSITAL IXARC, Modell UTD-IPT00-XXXXX-V8S0-5TW. Sackloch-Hohlwelle Ø8 mm, Flanschoptionen Ø36 mm / Ø42 mm. Konfigurierbare Ausgänge: RS422 (TTL) oder Push-Pull (HTL). Schutzart IP64/IP65 je nach Ausführung.

Schnittstelle
Schnittstellentyp: programmierbar inkremental. Programmierfunktionen: PPR (1–32768), Ausgangswahl (HTL/RS422), Zählrichtung. Konfiguration mit UBIFAST Configuration Tool (Version 1.6.10 oder neuer). Hinweis: PPR >16384 erfordert Werksanpassung.

Ausgänge
Ausgangstreiber: RS422 (TTL) oder Push-Pull (HTL). Max. Frequenzantwort: 1 MHz. Max. Schaltstrom: 50 mA pro Kanal. Pegel: HTL high >4 V (@4,75–9 V) oder >V-3 V (@9–30 V); low <0,5 V. RS422 high >4 V; low <0,5 V.

Elektrische Daten
Versorgungsspannung: 4,75–30 VDC. Stromaufnahme: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Leistungsaufnahme ≤1,0 W. Einschaltzeit <1 s. Min. Lastwiderstand 120 Ω. Verpolungs- und Kurzschlussschutz vorhanden. EMC: DIN EN 61000-6-4 (Emission), DIN EN 61000-6-2 (Immunität). MTTF: 280 Jahre @ 40 °C.

Sensor
Technologie: magnetisch. Genauigkeit (INL): ±0,0878° (≤12 Bit). Lesesinn (Standard): Drehung im Uhrzeigersinn (Frontansicht). Tastgrad: 180° ±12° (Drehzahl >100 RPM). Phasenwinkel: 90° ±6° (Drehzahl >100 RPM).

Umgebungsangaben
Schutzart (Welle & Gehäuse): IP65. Betriebstemperatur: fix -30 °C bis +80 °C; flexibel -5 °C bis +80 °C. Luftfeuchte: bis 98% RF, keine Kondensation.

Mechanische Daten
Gehäuse: Stahl, verzinkt. Flansch: Aluminium, Sackloch-Hohlwelle Ø36/Ø42 mm. Welle: Sackloch-Hohlwelle, Tiefe 18 mm, Ø8 mm, Edelstahl V2A (1.4305/303). Reibmoment ≤3 Ncm @20 °C. Max. mechanische Drehzahl ≤12.000 1/min. Schock- und Vibrationsfestigkeit nach EN. Länge 50,2 mm. Gewicht 805 g. Max. statische axial/radiale Fehlausrichtung ±0,3 mm / ±0,5 mm.

Elektrischer Anschluss
Kabelausgang axial oder radial. Standardkabel: PVC 5 m, 0,14 mm² (AWG26). Kabeldurchmesser 6 mm. Mindestbiegeradius: 46 mm (fest), 61 mm (flexibel).

Zulassung
Approvals: CE und cULus.

Lebenszyklus
Status: Neu.

Anschlussplan (Signal → Farbe)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Pulsdiagramm & Maße
Pulsdiagramm für Kanalphasierung (A, /A, B, /B, Z, /Z) sowie 2D-/3D-Zeichnungen für Montage, Flanschvarianten und Kabelausgang verfügbar.

Technische Daten

• Modell: UTD-IPT00-XXXXX-V8S0-5TW
• Marke: POSITAL
• Schnittstelle: programmierbar inkremental (PPR 1–32768)
• Ausgänge: RS422 (TTL) oder Push-Pull (HTL), max. 1 MHz
• Versorgung: 4,75–30 VDC
• Stromaufnahme: ≤60 mA @5 V
• Welle: Sackloch-Hohlwelle Ø8 mm, Tiefe 18 mm; Edelstahl
• Flansch: Ø36 / Ø42 mm, Aluminium
• Gehäuse: verzinkter Stahl; Länge 50,2 mm
• Schutzart: IP65 (Welle & Gehäuse)
• Betriebstemperatur: -30 °C bis +80 °C
• Kabel: 5 m PVC, 0,14 mm² (AWG26)
• Approvals: CE, cULus
