Inkrementaler Drehgeber UTD-IPT00-XXXXX-04M0-2AW

Magnetmit VollwelleFlansch

Produktübersicht

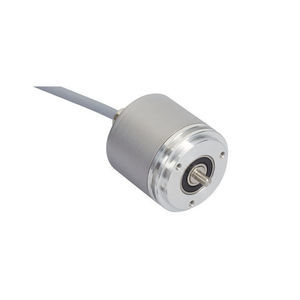

POSITAL IXARC programmierbarer inkrementaler Drehgeber UTD-IPT00-XXXXX-04M0-2AW mit RS422 (TTL) oder HTL Push-Pull-Ausgängen, Clamp-Flansch Ø40 mm und massiver Welle Ø8 mm. Schutzart IP64/IP65 je nach Ausführung.

Schnittstelle
Schnittstelle: Inkremental programmierbar
Programmierfunktionen: PPR (1–32768), Ausgangstyp, Drehrichtung
Programmierbarer Ausgang: Push-Pull (HTL) oder RS422 (TTL)
Konfigurationstool: UBIFAST Configuration Tool (v1.6.10 oder neuer). Bei PPR > 16384 sind zusätzliche Einstellungen in der Produktion erforderlich.

Ausgänge
Ausgangstreiber: RS422 (TTL) oder HTL Push-Pull
Ausgangsspannung High (HTL): > 4 V @ 4,75–9 V Versorgung; > V-3 V @ 9–30 V Versorgung
Ausgangsspannung Low (HTL/RS422): < 0.5 V
Max. Frequenzantwort: 1 MHz
Max. Schaltstrom: 50 mA pro Kanal

Elektrische Daten
Versorgungsspannung: 4.75 – 30 VDC
Stromaufnahme: ≤60 mA @ 5 V, ≤30 mA @ 10 V, ≤25 mA @ 24 V
Leistungsaufnahme: ≤1.0 W
Einschaltzeit: < 1 s
Min. Lastwiderstand: 120 Ω
Verpolungs- und Kurzschlussschutz: Ja
EMC: Störaussendung DIN EN 61000-6-4; Störfestigkeit DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Sensor
Technologie: Magnetisch
Genauigkeit (INL): ±0,0878° (≤12 Bit)
Default Lesesignal: Wellendrehung im Uhrzeigersinn (Frontansicht)
Tastgrad: 180° ±12° (Drehzahl > 100 RPM)
Phasenwinkel: 90° ±6° (Drehzahl > 100 RPM)

Umgebungsdaten
Schutzart (Welle & Gehäuse): IP65 (angegebene Variante)
Betriebstemperatur: Min –30 °C (fest) / –5 °C (flexibel), Max +80 °C
Luftfeuchtigkeit: bis 98% rF, ohne Kondensation

Mechanische Daten
Gehäusematerial: Stahl mit kathodischem Korrosionsschutz (>720 h Salzsprühbeständigkeit)
Flansch: Clamp Ø40 mm, Aluminium
Welle: massiv, mit Plan, Länge 15 mm; Ø8 mm Edelstahl V2A (1.4305/303)
Max. Wellenbelastung: axial 40 N, radial 110 N
Rotorträgheit: ≤30 gcm²
Reibmoment: ≤3 Ncm @ 20 °C
Max. mechanische Drehzahl: ≤12000 1/min
Stoß-/Vibrationswerte: Stoß ≤100 g (6 ms), Dauerschock ≤10 g (16 ms), Vibration ≤10 g (10–1000 Hz)
Länge: 37 mm; Gewicht: 580 g
Mindestmechanische Lebensdauer (10^8 Umdr.): Werte je nach Belastung angegeben

Elektrischer Anschluss
Anschlussausrichtung: Axial
Anschluss: Kabel 2 m (PVC), Leiter 0.14 mm² / AWG 26, Kabel Ø6 mm
Min. Biegeradius: 46 mm fest, 61 mm flexibel

Anschlussbelegung (Signal → Farbe)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power supply → Brown
GND → White
Shielding → Shield

Zertifizierung
Approvals: CE

Downloads & Zeichnungen
Pulsdiagramm, 2D/3D Zeichnungen, Datenblatt, CE/UL-Zertifikate und UBIFAST-Tool stehen auf der Produktseite zum Download bereit.

Technische Spezifikationen

• Modell: UTD-IPT00-XXXXX-04M0-2AW
• Typ: POSITAL IXARC programmierbarer inkrementaler Drehgeber
• Schnittstelle: Inkremental programmierbar (PPR 1–32768)
• Ausgänge: RS422 (TTL) oder HTL Push-Pull
• Versorgung: 4.75–30 VDC
• Max. Frequenzantwort: 1 MHz
• Welle: Ø8 mm, massiv, Plan, Länge 15 mm, Edelstahl V2A
• Flansch: Clamp Ø40 mm, Aluminium
• Schutzart: IP64 / IP65
• Betriebstemperatur: -30 °C bis +80 °C
• Gewicht: 580 g
• Kabel: 2 m PVC, 0.14 mm² / AWG 26, Ø6 mm
• EMC-Normen: DIN EN 61000-6-4 / DIN EN 61000-6-2
• MTTF: 280 years @ 40 °C
