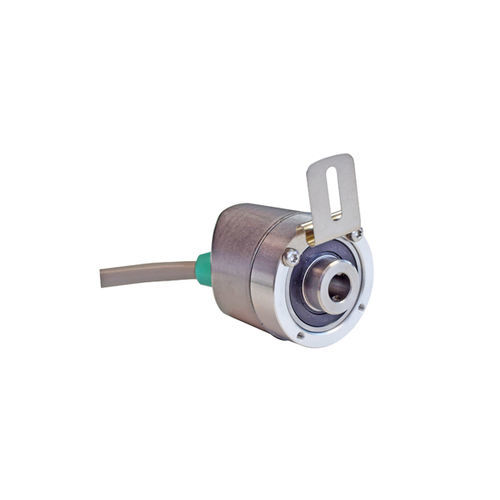

Inkrementaler Drehgeber UTD-IPT00-XXXXX-AAB0-2TW

MagnetHohlwelleSacklochwelle

Produktbeschreibung
POSITAL IXARC programmierbarer Inkrementalgeber mit wählbaren Ausgängen RS422 (TTL) oder Push-Pull (HTL). Blind-Hohlflansch ø36 mm (A), Blind-Hohlwelle ø10 mm (Tiefe 18 mm). Schutzart IP64 / IP65 je nach Ausführung.

Schnittstelle
Schnittstelle: Programmierbarer Inkrementalgeber
Konfigurierbare Parameter: PPR (1–32768), Ausgangstyp (HTL Push-Pull oder RS422 TTL), Drehrichtung
Konfigurationstool: UBIFAST Configuration Tool (Version 1.6.10 oder neuer). Hinweis: PPR >16384 erfordert Werksanpassung.

Ausgänge
Ausgangstreiber: RS422 (TTL) oder Push-Pull (HTL)
High-Level (HTL): >4 V @ 4,75–9 V; > V-3 V @ 9–30 V
Low-Level: <0.5 V
Max. Frequenzgang: 1 MHz
Max. Schaltstrom: 50 mA pro Kanal

Elektrische Daten
Versorgungsspannung: 4.75–30 VDC
Stromaufnahme: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Leistungsaufnahme: ≤1.0 W
Einschaltzeit: <1 s
Mindestlastwiderstand: 120 Ω
Verpolungs- und Kurzschlussschutz: Ja
EMV: Störaussendung DIN EN 61000-6-4; Störfestigkeit DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Sensor
Technologie: Magnetisch
Genauigkeit (INL): ±0,0878° (≤12 Bit)
Leserichtung Standard: Uhrzeigersinn (Vorderansicht auf Welle)
Tastgrad: 180° ±12° (Drehzahl >100 RPM)
Phasenwinkel: 90° ±6° (Drehzahl >100 RPM)

Umgebungsdaten
Schutzart (Welle / Gehäuse): IP65
Betriebstemperatur: -30 °C fixiert / -5 °C flexibel bis +80 °C
Feuchtigkeit: bis 98% rF, kein Kondensat

Mechanische Daten
Gehäuse: Stahl, verzinkt; Flansch: Aluminium (Blind Hollow ø36 mm A)
Welle: Blind-Hohlwelle ø10 mm, Tiefe 18 mm, Edelstahl V2A (1.4305 / 303)
Reibmoment: ≤3 Ncm @20 °C
Max. mechanische Drehzahl: ≤6000 1/min
Schock / Vibration: Schock ≤100 g; Vibration ≤10 g
Länge: 50,2 mm; Gewicht: 405 g
Max. axiale / radiale Fehlausrichtung: statisch ±0,3 / ±0,5 mm; dynamisch ±0,1 / ±0,2 mm

Elektrischer Anschluss
Anschlussrichtung: axial oder radial
Anschluss: festes Kabel 2 m (PVC), Durchmesser 6 mm, Leiter 0.14 mm² (AWG 26)
Min. Biegeradius: 46 mm fest, 61 mm bei Bewegung

Anschlussbelegung (Signal → Farbe)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Zertifizierung & Lebenszyklus
Freigaben: CE, cULus
Produktstatus: Neu

Weitere Informationen
Pulsdiagramm, Maßzeichnungen und 2D/3D-Daten stehen für Installation und Verdrahtung zur Verfügung.

Technische Merkmale / Spezifikationen

• Modellreihe: UTD-IPT00
• Typ: Programmierbarer Inkrementalgeber (POSITAL IXARC)
• PPR einstellbar: 1–32768 (PPR >16384 erfordert Werksanpassung)
• Ausgänge: Push-Pull (HTL) oder RS422 (TTL), max. 50 mA/Kanal
• Max. Frequenzantwort: 1 MHz
• Versorgung: 4.75–30 VDC
• Schutzart: IP65 (Welle und Gehäuse)
• Welle: Blind-Hohlwelle ø10 mm, Tiefe 18 mm, Edelstahl
• Flansch: Blind Hollow ø36 mm (A), Aluminium
• Länge / Gewicht: 50.2 mm / 405 g
• EMV-Normen: DIN EN 61000-6-4 / DIN EN 61000-6-2
• Approvals: CE + cULus
