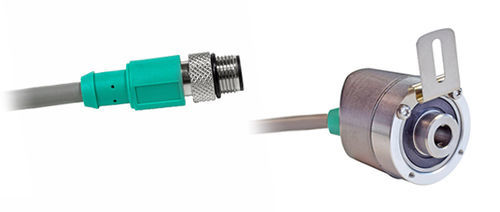

Inkrementaler Drehgeber UTD-IPT00-XXXXX-ARA0-0TQ

Magnet12-BitHohlwelle

Produktübersicht
POSITAL IXARC programmierbarer inkrementaler Drehgeber mit RS422 (TTL) oder Push-Pull (HTL) Ausgängen, Blind-Hohlflansch Ø36 mm (A), Blind-Hohlwelle Ø6,35 mm (1/4"), Schutzart IP64/IP65.

Schnittstelle
Schnittstelle: Programmierbarer inkrementaler Drehgeber
Programmierfunktionen: PPR (1–32768), Ausgangsmodus, Zählrichtung
Programmierbare Ausgänge: Push-Pull (HTL) oder RS422 (TTL)
Konfigurationstool: UBIFAST Configuration Tool (v1.6.10 oder neuer). PPR >16384 erfordern Werksanpassung.

Ausgänge
Ausgangstreiber: RS422 (TTL) oder Push-Pull (HTL)
Push-Pull (HTL) High: >4 V @ 4,75–9 V Versorgung; >V-3 V @ 9–30 V
Push-Pull (HTL) Low: <0,5 V
RS422 (TTL) High >4 V ; Low <0,5 V
Max. Frequenzgang: 1 MHz
Max. Schaltstrom: 50 mA pro Kanal

Elektrische Daten
Versorgungsspannung: 4,75–30 VDC
Stromaufnahme: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Leistungsaufnahme: ≤1,0 W
Einschaltzeit: <1 s
Min. Lastwiderstand: 120 Ω
Verpolungs- und Kurzschlussschutz: Ja
EMC: Störaussendung DIN EN 61000-6-4; Störfestigkeit DIN EN 61000-6-2
MTTF: 280 Jahre @40 °C

Sensor
Technologie: Magnetisch
Genauigkeit (INL): ±0,0878° (≤12 Bit)
Standard Richtung: Wellendrehung im Uhrzeigersinn (Frontansicht auf Welle)
Tastverhältnis: 180° ±12° (Drehzahl >100 RPM)
Phasenwinkel: 90° ±6° (Drehzahl >100 RPM)

Umgebungsangaben
Schutzart (Welle/Gehäuse): IP65
Betriebstemperatur: -30 °C (fix) / -5 °C (flexibel) bis +80 °C
Feuchte: bis 98% RF, ohne Kondensation

Mechanische Daten
Gehäuse: Stahl, verzinkt; Flansch: Aluminium, Blind-Hohlflansch Ø36 mm (A)
Welle: Blind-Hohlwelle Tiefe 18 mm, Ø6,35 mm (1/4"), Edelstahl V2A
Reibmoment: ≤3 Ncm @20 °C
Max. mechanische Drehzahl: ≤6000 1/min
Stoßfestigkeit: ≤100 g (Halbsinus 6 ms); Dauerschock ≤10 g (16 ms)
Vibrationsfestigkeit: ≤10 g (10–1000 Hz)
Länge: 50,2 mm; Gewicht: 405 g
Max. Fehlausrichtung (axial/radial): statisch ±0,3 mm / ±0,5 mm; dynamisch ±0,1 mm / ±0,2 mm

Elektrischer Anschluss
Anschlussorientierung: Axial / Radial
Anschluss: M12 male, 8-polig, A-codiert
Kabellänge: 0,8 m (31")
Leiterquerschnitt: 0,14 mm² (AWG 26); Material: PVC; Kabel Ø: 6 mm
Minimaler Biegeradius: 46 mm fest, 61 mm beweglich

Anschlussplan (Signal → Stecker → Pin)
A → 1 → 3
/A → 1 → 4
B → 1 → 5
/B → 1 → 6
Z → 1 → 7
/Z → 1 → 8
Power Supply → 1 → 2
GND → 1 → 1

Zulassungen & Lebenszyklus
Approvals: CE, cULus
Lebenszyklus: Neu

Zubehör

• UBIFAST Configuration Tool (Konfigurations-/Programmierwerkzeug)
• AP20 Zähler/Displays (verschiedene Varianten)
• DiMod Counter (Relaisausgang)

Merkmale / Spezifikationen

• Modell: UTD-IPT00-XXXXX-ARA0-0TQ
• Typ: Programmierbarer inkrementaler Drehgeber
• Ausgänge: RS422 (TTL) oder Push-Pull (HTL)
• PPR: 1–32768 (Werksanpassung für >16384)
• Versorgung: 4,75–30 VDC; Leistung ≤1,0 W
• Max. Frequenz: 1 MHz; Max. Schaltstrom 50 mA/Kanal
• Welle: Blind-Hohlwelle Ø6,35 mm, Tiefe 18 mm; Flansch Ø36 mm
