Inkrementaler Drehgeber UTD-IPT00-XXXXX-L060-AAW

Magnetmit VollwelleFlansch

Produktübersicht

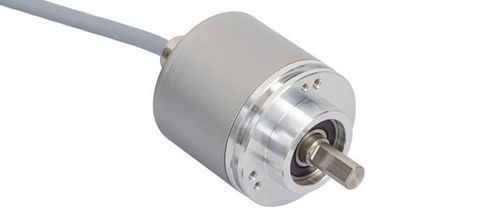

Der POSITAL IXARC programmierbare Inkrementalgeber UTD-IPT00-XXXXX-L060-AAW bietet konfigurierbare PPR-Werte, wählbare Ausgangstypen (RS422/TTL oder Push-Pull HTL), einen Klemmflansch ø58 mm und eine massive Edelstahlwelle ø6 mm. Entwickelt für industrielle Anwendungen mit hoher Frequenzreaktion und Schutzarten IP65/IP66.

Schnittstelle
Programmierbare inkrementale Schnittstelle, PPR-Bereich 1–32768. Konfigurierbare Parameter: Impulse pro Umdrehung (PPR), Ausgangstyp (Push-Pull HTL oder RS422/TTL) und Zählrichtung. Konfiguration über UBIFAST Configuration Tool (v1.6.10 oder neuer). Hinweis: PPR >16384 erfordert Anpassung in der Fertigung.

Ausgänge
Ausgangstreiber: RS422 (TTL) oder Push-Pull (HTL). Maximale Frequenzantwort bis 1 MHz. Max. Schaltstrom 50 mA pro Kanal. Typische Pegel: high >4 V, low <0.5 V (siehe Versorgungsspannungsbereiche für HTL-Pegel).

Elektrische Daten
Versorgungsspannung 4.75–30 VDC. Stromaufnahme ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Verlustleistung ≤1.0 W. Einschaltzeit <1 s. Schutz gegen Verpolung und Kurzschluss. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2.

Sensor
Magnetische Sensortechnologie. INL-Genauigkeit ±0,0878° (≤12 Bit). Standard-Sinn: Drehung im Uhrzeigersinn (Blick auf Welle). Tastgrad ≈180° ±12°, Phasenwinkel ≈90° ±6° bei >100 RPM.

Umgebungsangaben
Wellen-Schutzart IP65, Gehäuse IP66/IP67. Betriebstemperaturbereich von -30 °C (fest) bis +80 °C. Luftfeuchte bis 98 % rF ohne Kondensation.

Mechanische Daten
Gehäuse: Stahl mit Nasslack (RAL 9006 White Aluminium) und kathodischem Korrosionsschutz (>720 h). Flansch: Klemmflansch ø58 mm (Aluminium). Welle: Vollwelle ø6 mm, Länge 10 mm. Max. Welllasten: axial 40 N, radial 110 N. Länge 41,7 mm, Gewicht 1275 g. Max. mechanische Drehzahl ≤12000 1/min. Schock- und Vibrationsfestigkeit gemäß EN 60068.

Elektrischer Anschluss
Axialer Kabelabgang, Standardkabel 10 m (PVC, Ø6 mm), Leiterquerschnitt 0.14 mm² (AWG 26). Minimaler Biegeradius: 46 mm fest, 61 mm beweglich.

Zulassung & Lebenszyklus
Freigaben: CE. Produktstatus: Neu.

Anschlussplan (Signal → Farbe)

• A → Green
• /A → Yellow
• B → Gray
• /B → Pink
• Z → Blue
• /Z → Red
• Power Supply → Brown
• GND → White
• Shielding → Shield

Hinweise & Dokumentation
Pulsdiagramm, Maßzeichnungen und Konfigurationsanleitungen auf der Produktseite. UBIFAST-Tool erforderlich für bestimmte programmierbare Einstellungen.

Technische Daten

• Produktfamilie: POSITAL IXARC programmierbarer Inkrementalgeber
• Modell: UTD-IPT00-XXXXX-L060-AAW
• Ausgänge: RS422 (TTL) oder Push-Pull (HTL)
• PPR programmierbar: 1–32768 (PPR>16384 erfordert Werksanpassung)
• Versorgung: 4.75–30 VDC
• Max. Frequenzantwort: 1 MHz
• Schutzarten: Welle IP65, Gehäuse IP66/IP67
• Welle: Vollwelle ø6 mm, Länge 10 mm, Edelstahl
• Flansch: Klemmflansch ø58 mm (Aluminium)
• Kabel: axialer Abgang 10 m PVC, Ø6 mm
