Inkrementaler Drehgeber UTD-IPT00-XXXXX-YA10-CAW

Magnetmit VollwelleSynchroflansch

Produktübersicht

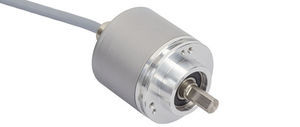

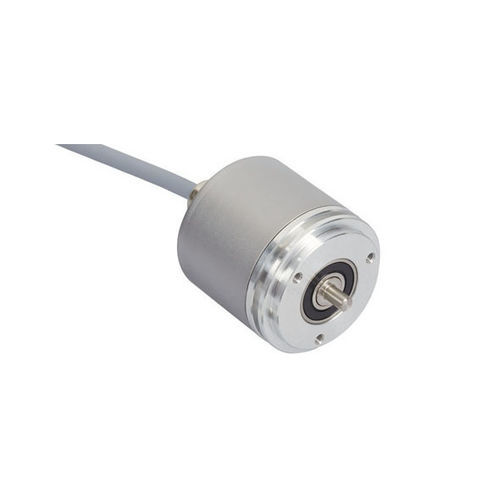

POSITAL IXARC programmierbarer Inkrementalgeber UTD-IPT00-XXXXX-YA10-CAW mit Vollwelle beidseitig abgeflacht ø6 mm, Synchroflansch Ø58 mm und wahlweise RS422 (TTL) oder Push-Pull (HTL) Ausgängen. Wellenabdichtung IP65; Gehäuse IP66/IP67.

Schnittstelle
Schnittstelle: programmierbar inkremental. Programmierfunktionen: PPR 1–32768, Ausgangstyp-Auswahl, Zählrichtung. Konfiguration mit UBIFAST Configuration Tool (Version 1.6.10 oder neuer). Bei PPR >16384 müssen diese Einstellungen und zusätzliche Anpassungen in der Produktion vorgenommen werden.

Ausgänge
Ausgangstreiber: RS422 (TTL) oder Push-Pull (HTL). High-Pegel Push-Pull: >4 V (@4,75–9 V Versorgung) oder >V-3 V (@9–30 V). Low-Pegel: <0,5 V. Maximaler Frequenzgang: 1 MHz. Max. Schaltstrom: 50 mA pro Kanal.

Elektrische Daten
Versorgungsspannung: 4,75–30 VDC. Stromaufnahme: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Leistungsaufnahme ≤1,0 W. Einschaltzeit <1 s. Min. Lastwiderstand: 120 Ω. Verpolungs- und Kurzschlussschutz vorhanden. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2. MTTF: 280 years @40 °C.

Sensor
Technologie: magnetisch. Genauigkeit (INL): ±0,0878° (≤12 Bit). Lesesinn Standard: im Uhrzeigersinn (Frontansicht Welle). Tastverhältnis: 180° ±12° (Geschwindigkeit >100 RPM). Phasenwinkel: 90° ±6° (Geschwindigkeit >100 RPM).

Umgebungsdaten
Schutzart Welle: IP65. Schutzart Gehäuse: IP66/IP67. Betriebstemperatur: bei fester Montage bis -30 °C, bei flexibler Montage bis -5 °C; max. +80 °C. Luftfeuchte: 98% RH, ohne Kondensation.

Mechanische Daten
Gehäuse: Stahl mit Nasslack (RAL 9006) und kathodischem Korrosionsschutz (>720 h Salzsprühbeständigkeit). Flansch: Synchroflansch Ø58 mm, Aluminium. Welle: ø6 mm Vollwelle, beidseitig abgeflacht, Länge 10 mm, Edelstahl V2A (1.4305/303). Max. Wellenbelastung: axial 40 N, radial 110 N. Rotorträgheit ≤30 gcm². Reibmoment ≤3 Ncm @20 °C. Max. mechanische Drehzahl ≤12000 1/min. Schock- und Vibrationsfestigkeit nach EN. Länge 45,7 mm. Gewicht 250 g. Mechanische Lebensdauer je nach Belastungsbedingungen.

Elektrischer Anschluss
Anschlussrichtung: axial. Kabel: 1 m PVC, Ø6 mm, Leiter 0,14 mm² (AWG 26). Minimaler Biegeradius: 46 mm fest, 61 mm flexibel. Anschlussplan unten.

Anschlussplan (Signal / Farbe)
A - Green
/A - Yellow
B - Gray
/B - Pink
Z - Blue
/Z - Red
Power Supply - Brown
GND - White
Shielding - Shield

Zertifizierung
Zulassungen: CE.

Lebenszyklus
Status: Neu.

Technische Merkmale / Spezifikationen

• Modell: UTD-IPT00-XXXXX-YA10-CAW
• Marke: POSITAL
• Typ: programmierbarer Inkrementalgeber (magnetisch)
• Schnittstelle: programmierbar inkremental, PPR 1–32768 (UBIFAST)
• Ausgänge: RS422 (TTL) oder Push-Pull (HTL), bis 1 MHz
• Versorgung: 4,75–30 VDC; Leistung ≤1,0 W
• Schutz: Welle IP65; Gehäuse IP66/IP67
• Welle: ø6 mm, Vollwelle, beidseitig abgeflacht, Edelstahl V2A
• Flansch: Synchroflansch Ø58 mm, Aluminium
• Betriebstemperatur: -30 °C bis +80 °C
• Kabel: 1 m PVC, Ø6 mm, AWG 26
• MTTF: 280 years @40 °C
• Zulassungen: CE
