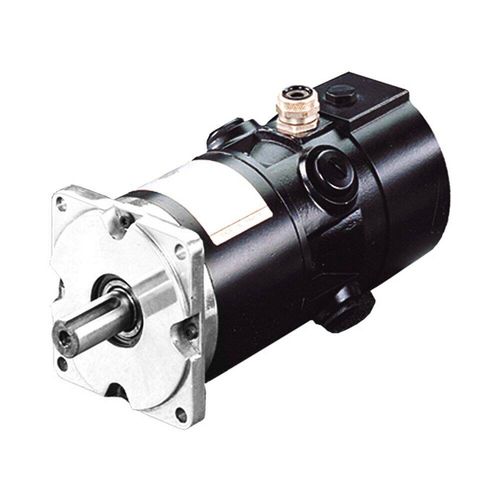

Leistungs-Servomotor RS series

SynchronDCkompakt

Die Hochleistungs-Gleichstrom-Servomotoren der RS-Serie zeichnen sich durch eine hervorragende Leistung im Niedrigdrehzahlbereich und eine sehr lange Lebensdauer aus. Mit Drehmomenten im Niedrigdrehzahlbereich von bis zu 13 Nm und Drehzahlen von bis zu 3000 min⁻¹ bieten sie Optionen für Tacho-, Encoder- oder Resolver-Rückführung sowie eine Bremse und eine zweite Welle Durch den Einsatz von Hochleistungsmagneten eignen sich die Gleichstrommotoren der RS-Serie in Kombination mit RTS-Antrieben besonders für Anwendungen, die eine sehr kompakte Lösung oder ein hohes Maß an Dynamik erfordern. Anwendungen: • Fabrikautomation • Diagnostik in den Biowissenschaften • Textilmaschinen • Strahlungsbeständig Technischer Überblick: • Motortechnologie: gebürsteter Gleichstrom-Servomotor mit Seltenerdmagneten • Baugrößen: 39 mm, 52 mm, 168 mm, 83 mm, 197 mm, 120 mm • Drehmomentbereich: 0,05 … 13 Nm • Drehzahlbereich: 2000 … 3000 min⁻¹ • Versorgungsspannung: 20,7 … 105 VDC • Polzahl: 4 • Schutzart: IP40 (RSI–RS4) bzw. IP54 (RS5–RS6) • Rückmeldesensoren: Tacho, Encoder, Resolver • Kennzeichnung: CE (außer RS6) Merkmale: • Welle - RSI bis RS4: Glatte Vollwelle - RS5 und RS6: Vollverkeilte Welle • 2. Wellenende - RSI bis RS3: Möglichkeit zur Montage eines Standard-Tachos oder Encoders - RS5 und RS6: Möglichkeit zur Montage eines Standard-Tachometers, Anpassung für die Encoder-Montage in • Ausgangskabel – 1 m ohne Stecker • Optionen - Bremse (RS2 bis RS6) / - Tachometer - Anpassung des zweiten Wellenendes für die Encoder-Montage (RS5 und RS6) Vorteile: • Hohe Leistungsmerkmale • Hervorragendes Verhalten bei niedrigen Drehzahlen • Hohe Kompaktheit • Sehr lange Lebensdauer • Seltenerdmagnete • Tachogenerator, Encoder, Resolver und Bremse als Option
