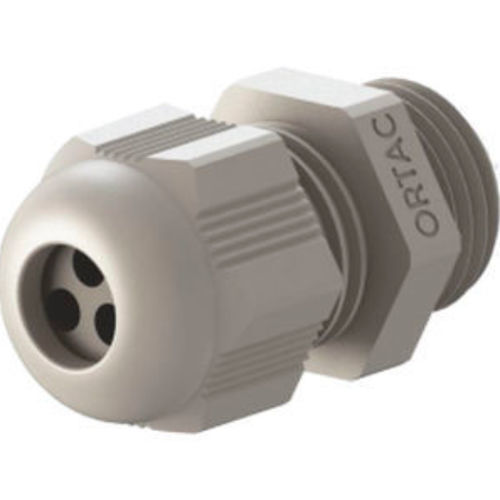

Polyamid-Kabelverschraubung OMRG 02A3

PA6IP65metrisch

Produktname
Polyamid-Kabeleinführungen für Mehrloch- und Flachlochkabel, metrisches Gewinde

Materialien und allgemeine Merkmale
Klemmenmutter: Polyamid PA6 V2
Dichtungsring: spezielle TPV-Dichtung für Mehrloch-/Flachkabel
Einführkörper: Polyamid PA6 V2
Anschlussgewinde: Metrisch (EN 60423)
Schutzart: IP65
Temperaturbereich: 20 °C +100 °C / -30 °C +150 °C

• Für Mehrloch- oder Flachkabel
• Antivibrationsschutz
• UV-beständig
• Einfache Montage
• Halogenfrei

Technische Daten - Kabeleinführungen metrisches Gewinde (Auswahl verfügbarer Codes und Lochzahlen)

• M 16 x 1,5: OMRG 02A3 / OMRL 02A3 / OMRB 02A3 — 2 Löcher, C = 3 mm
• M 16 x 1,5: OMRG 02B3 / OMRL 02B3 / OMRB 02B3 — 3 Löcher, C = 3 mm
• M 16 x 1,5: OMRG 02C3 / OMRL 02C3 / OMRB 02C3 — 4 Löcher, C = 3 mm
• M 16 x 1,5: OMRG 03A5 / OMRL 03A5 / OMRB 03A5 — 2 Löcher, C = 5 mm
• M 16 x 1,5: OMRG 03B5 / OMRL 03B5 / OMRB 03B5 — 3 Löcher, C = 5 mm
• M 20 x 1,5: OMRG 04A6 / OMRL 04A6 / OMRB 04A6 — 2 Löcher, C = 6 mm
• M 20 x 1,5: OMRG 04B5 / OMRL 04B5 / OMRB 04B5 — 3 Löcher, C = 5 mm
• M 20 x 1,5: OMRG 05A7 / OMRL 05A7 / OMRB 05A7 — 2 Löcher, C = 7 mm
• M 20 x 1,5: OMRG 05B6 / OMRL 05B6 / OMRB 05B6 — 3 Löcher, C = 6 mm
• M 20 x 1,5: OMRG 05C5 / OMRL 05C5 / OMRB 05C5 — 4 Löcher, C = 5 mm
• M 25 x 1,5: OMRG 06A5 / OMRL 06A5 / OMRB 06A5 — 2 Löcher, C = 5 mm
• M 25 x 1,5: OMRG 06A9 / OMRL 06A9 / OMRB 06A9 — 2 Löcher, C = 9 mm
• M 25 x 1,5: OMRG 06B5 / OMRL 06B5 / OMRB 06B5 — 3 Löcher, C = 5 mm
• M 25 x 1,5: OMRG 06B8 / OMRL 06B8 / OMRB 06B8 — 3 Löcher, C = 8 mm
• M 20 x 1,5: OMRG 06C7 / OMRL 06C7 / OMRB 06C7 — 4 Löcher, C = 7 mm
• M 25 x 1,5: OMRG 06G4 / OMRL 06G4 / OMRB 06G4 — 8 Löcher, C = 4 mm
• M 32 x 1,5: OMRG 07C9 / OMRL 07C9 / OMRB 07C9 — 4 Löcher, C = 9 mm
• M 32 x 1,5: OMRG 0703 / OMRL 0703 / OMRB 0703 — 16 Löcher, C = 3 mm

Technische Daten - Flachloch metrisch (Auswahl)

• M 20 x 1,5: YMRG 05 / YMRL 05 / YMRB 05 — A = 7 mm, B = 13 mm
• M 20 x 1,5: YMRG 06 / YMRL 06 / YMRB 06 — A = 5 mm, B = 17 mm
• M 32 x 1,5: YMRG 07 / YMRL 07 / YMRB 07 — A = 8 mm, B = 22 mm
• M 40 x 1,5: YMRG 08 / YMRL 08 / YMRB 08 — A = 5,5 mm, B = 28 mm
• M 40 x 1,5: YMRG 08A / YMRL 08A / YMRB 08A — A = 10 mm, B = 28 mm
• M 50 x 1,5: YMRG 09 / YMRL 09 / YMRB 09 — A = 12 mm, B = 33 mm

Dokumente & Zeichnungen verfügbar
Technisches Datenblatt und technische Zeichnung verfügbar (auf der Produktseite referenziert).

Technische Merkmale / Spezifikationen

• Materialien: Polyamid PA6 V2 für Mutter und Einführkörper
• Dichtung: spezielle TPV-Dichtung für Mehrloch / Flachkabel
• Gewindestandard: Metrisch (EN 60423)
• Schutzart: IP65
• Temperaturbereich: 20 °C +100 °C / -30 °C +150 °C
• Geeignet für: Mehrloch- oder Flachkabel
• Eigenschaften: Antivibrationsschutz, UV-Beständigkeit, einfache Montage, halogenfrei
• Verfügbare Varianten: mehrere Gewindegrößen (M16, M20, M25, M32, M40, M50) und verschiedene Loch-/Schlitzkonfigurationen mit Produktcodes (OMRG / OMRL / OMRB und YMRG / YMRL / YMRB Serien)
