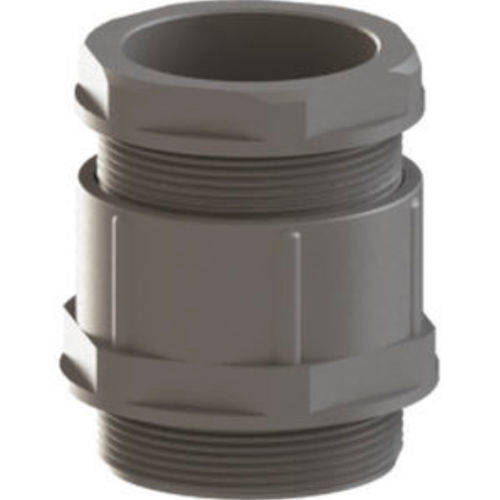

Polyamid-Kabelverschraubung ORL 18

PA6IP54UV-beständig

Produktübersicht
DIN-Ausführung Polyamid-Kabelverschraubungen (DMR/ORG Serie) für Kabelführung, Zugentlastung und Abdichtung von Gehäusen. Verschraubungsmutter: Polyamid PA6 V2 + 30 % Glasfaser. Gehäuse: Polyamid PA6 V2. Dichtelement: TPV. Unterlegscheibe: Polystyrol. Geeignet für metrische Gewinde (EN 60423) und PG (DIN 40430). Schutzart IP54. Temperaturbereich -20 °C bis +100 °C. UV-beständig. Einfache Montage.

Technische Daten (Metrisches Gewinde)

• M 12 x 1,5 | DMRG 01 | DMRL 01 | DMRB 01 | H 21 | GL 8 | Schlüssel 15 | Klemmumfang 3,5 - 6
• M 16 x 1,5 | DMRG 02 | DMRL 02 | DMRB 02 | H 22 | GL 8 | Schlüssel 19 | Klemmumfang 4,5 - 7
• M 16 x 1,5 | DMRG 03 | DMRL 03 | DMRB 03 | H 22 | GL 8 | Schlüssel 22 | Klemmumfang 6 - 9
• M 20 x 1,5 | DMRG 04 | DMRL 04 | DMRB 04 | H 26 | GL 9 | Schlüssel 24 | Klemmumfang 8 - 13
• M 20 x 1,5 | DMRG 05 | DMRL 05 | DMRB 05 | H 28 | GL 10 | Schlüssel 27 | Klemmumfang 11 - 14
• M 25 x 1,5 | DMRG 06 | DMRL 06 | DMRB 06 | H 32 | GL 11 | Schlüssel 33 | Klemmumfang 14 - 18

Technische Daten (PG-Gewinde)

• PG 7 | ORG 11 | ORL 11 | ORB 11 | H 21 | GL 8 | Schlüssel 15 | Klemmumfang 3,5 - 6
• PG 9 | ORG 12 | ORL 12 | ORB 12 | H 22 | GL 8 | Schlüssel 19 | Klemmumfang 4,5 - 7
• PG 11 | ORG 13 | ORL 13 | ORB 13 | H 22 | GL 8 | Schlüssel 22 | Klemmumfang 6 - 9
• PG 13,5 | ORG 14 | ORL 14 | ORB 14 | H 26 | GL 9 | Schlüssel 24 | Klemmumfang 8 - 13
• PG 16 | ORG 15 | ORL 15 | ORB 15 | H 28 | GL 10 | Schlüssel 27 | Klemmumfang 11 - 14
• PG 21 | ORG 16 | ORL 16 | ORB 16 | H 32 | GL 11 | Schlüssel 33 | Klemmumfang 14 - 18
• PG 29 | ORG 17 | ORL 17 | ORB 17 | H 35 | GL 11 | Schlüssel 42 | Klemmumfang 18 - 25
• PG 36 | ORG 18 | ORL 18 | ORB 18 | H 39 | GL 13 | Schlüssel 53 | Klemmumfang 25 - 32

Eigenschaften / Technische Spezifikationen

• Materialien: Verschraubungsmutter - Polyamid PA6 V2 + 30 % Glasfaser; Gehäuse - Polyamid PA6 V2; Unterlegscheibe - Polystyrol; Dichtelement - TPV
• Gewindestandards: Metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP54
• Temperaturbereich: -20 °C bis +100 °C
• UV-Beständigkeit: Ja
• Ausführung: DIN-Typ mit Klemmfunktion
• Montage: Einfach zu montieren
• Oberflächen/Farben verfügbar: Grau (RAL 7001), Hellgrau (RAL 7035), Schwarz (RAL 9005)
• Detaillierte Abmessungs- und Artikelcode-Matrix für metrische und PG-Größen vorhanden (siehe technische Daten oben)
