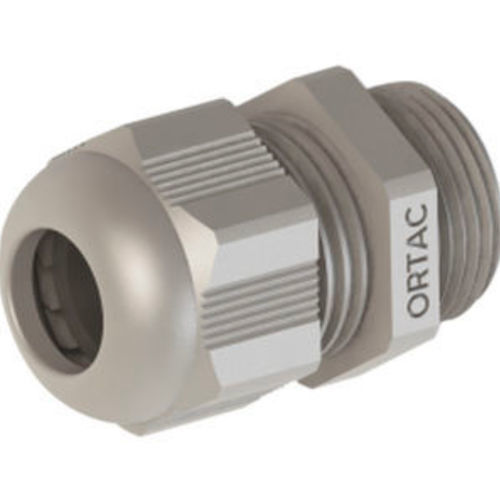

Polyamid-Kabelverschraubung OMR seriesPA6schwingungsresistenthalogenfrei
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Polyamid, PA6
- Schutzniveau
- IP68, halogenfrei, schwingungsresistent
- Weitere Eigenschaften
- metrisch, Zugentlastung
- Kabeldurchmesser
Max: 44 mm
(1,73 in)Min: 3 mm
(0,12 in)- Gewindedurchmesser
Max: 63 mm
(2,48 in)Min: 12 mm
(0,47 in)- Klemmbereich
Max: 44 mm
(1,7 in)Min: 3 mm
(0,1 in)- Betriebstemperatur
Max: 100 °C
(212 °F)Min: -20 °C
(-4 °F)
Beschreibung
Produkt
Polyamid-Kabelverschraubungen - Metrisch (Standardtyp). Geeignet zum Abdichten und zur Zugentlastung von elektrischen Leitungen in industriellen Anwendungen.
Materialien / Komponenten
Mutter: Polyamid PA6 V2
Dichtungsring: TPV
Verschraubungsgehäuse: Polyamid PA6 V2
Anschlussgewinde: Metrisch (EN 60423)
Schutz, Temperatur & Eigenschaften
Schutzart: IP68 5 bar (mit O-Ring)
Temperaturbereich: -20 °C bis +100 °C (Standard); -30 °C bis +150 °C (Kurzzeit)
Eigenschaften: Vibrationsschutz; UV-Beständigkeit auf Anfrage; Einfache Montage; Halogenfrei; VDE-Zulassung: 40030037
Größen / Technische Daten (Auswahl)
M12 x 1,5 | OMRG 01 / OMRL 01 / OMRB 01 | H 24 | GL 8/15 | SW 15 | Klemmumfang 3 - 6,5 mm
M16 x 1,5 | OMRG 02 / OMRL 02 / OMRB 02 | H 28 | GL 8/15 | SW 19 | Klemmumfang 4 - 10 mm
M20 x 1,5 | OMRG 04 / OMRL 04 / OMRB 04 (04RS) | H 29 | GL 10/15 | SW 24 | Klemmumfang 4 - 12 mm
M25 x 1,5 | OMRG 06 / OMRL 06 / OMRB 06 (06RS) | H 38 | GL 10/15 | SW 33 | Klemmumfang 9 - 18 mm
M32, M40, M50, M63 verfügbar (verschiedene Codes und Klemmumfänge)
Lange metrische Kabelverschraubungen (Beispiele)
M12 x 1,5 | OMRG 01L / OMRL 01L / OMRB 01L | H 24 | GL 15 | SW 15 | Klemmumfang 3 - 6,5 mm
M16 x 1,5 | OMRG 11S / OMRL 11S / OMRB 11S | H 28 | GL 15 | SW 19 | Klemmumfang 4 - 8 mm
M20 x 1,5 | OMRG 12RS / OMRL 12RS / OMRB 12RS | H 29 | GL 15 | SW 24 | Klemmumfang 4 - 10 mm
M25 x 1,5 | OMRG 14RS / OMRL 14RS / OMRB 14RS | H 38 | GL 15 | SW 33 | Klemmumfang 9 - 17 mm
Hinweis
Die Größe M63 x 1,5 der Polyamid-Kabelverschraubungen ist nicht durch das UR-Zertifikat abgedeckt.
Technische Spezifikationen
Polyamid-Kabelverschraubungen - Metrisch (Standardtyp). Geeignet zum Abdichten und zur Zugentlastung von elektrischen Leitungen in industriellen Anwendungen.
Materialien / Komponenten
Mutter: Polyamid PA6 V2
Dichtungsring: TPV
Verschraubungsgehäuse: Polyamid PA6 V2
Anschlussgewinde: Metrisch (EN 60423)
Schutz, Temperatur & Eigenschaften
Schutzart: IP68 5 bar (mit O-Ring)
Temperaturbereich: -20 °C bis +100 °C (Standard); -30 °C bis +150 °C (Kurzzeit)
Eigenschaften: Vibrationsschutz; UV-Beständigkeit auf Anfrage; Einfache Montage; Halogenfrei; VDE-Zulassung: 40030037
Größen / Technische Daten (Auswahl)
M12 x 1,5 | OMRG 01 / OMRL 01 / OMRB 01 | H 24 | GL 8/15 | SW 15 | Klemmumfang 3 - 6,5 mm
M16 x 1,5 | OMRG 02 / OMRL 02 / OMRB 02 | H 28 | GL 8/15 | SW 19 | Klemmumfang 4 - 10 mm
M20 x 1,5 | OMRG 04 / OMRL 04 / OMRB 04 (04RS) | H 29 | GL 10/15 | SW 24 | Klemmumfang 4 - 12 mm
M25 x 1,5 | OMRG 06 / OMRL 06 / OMRB 06 (06RS) | H 38 | GL 10/15 | SW 33 | Klemmumfang 9 - 18 mm
M32, M40, M50, M63 verfügbar (verschiedene Codes und Klemmumfänge)
Lange metrische Kabelverschraubungen (Beispiele)
M12 x 1,5 | OMRG 01L / OMRL 01L / OMRB 01L | H 24 | GL 15 | SW 15 | Klemmumfang 3 - 6,5 mm
M16 x 1,5 | OMRG 11S / OMRL 11S / OMRB 11S | H 28 | GL 15 | SW 19 | Klemmumfang 4 - 8 mm
M20 x 1,5 | OMRG 12RS / OMRL 12RS / OMRB 12RS | H 29 | GL 15 | SW 24 | Klemmumfang 4 - 10 mm
M25 x 1,5 | OMRG 14RS / OMRL 14RS / OMRB 14RS | H 38 | GL 15 | SW 33 | Klemmumfang 9 - 17 mm
Hinweis
Die Größe M63 x 1,5 der Polyamid-Kabelverschraubungen ist nicht durch das UR-Zertifikat abgedeckt.
Technische Spezifikationen
- Material: Polyamid PA6 V2 (Mutter und Gehäuse)
- Material Dichtungsring: TPV
- Anschlussgewinde: Metrisch (EN 60423)
- Schutzart: IP68 (5 bar) mit O-Ring
- Temperaturbereich: -20 °C bis +100 °C (Standard); -30 °C bis +150 °C (Kurzzeit)
- Vibrationsschutz; UV-Beständigkeit auf Anfrage
- Einfache Montage; Halogenfrei
- VDE-Zulassung: 40030037
- Verfügbare metrische Größen: M12, M16, M20, M25, M32, M40, M50, M63 (verschiedene Codes und Klemmumfänge)
