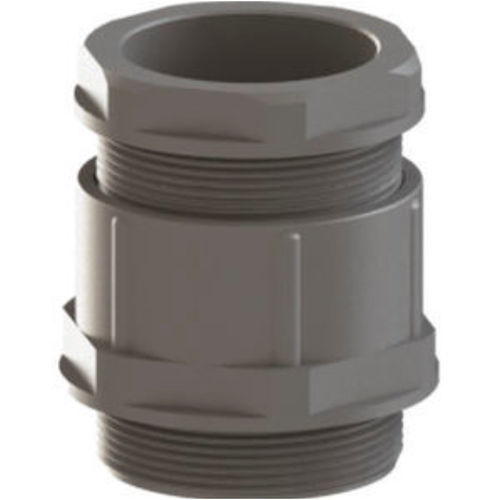

Flachkabelverschraubung KMRG 17

PolyamidPA6IP54

Produktname
Polyamid-Kabeleinführungen, Flachtyp mit geschlossenem Dichtungseinsatz für staubgeschützte Kabelführung und Zugentlastung in Gehäusen. Erhältlich in metrischen und PG-Gewindevarianten mit unterschiedlichen Klembereichen und Farbcodes.

Zusammensetzung / Hauptkomponenten

• Mutter (Kappe): Polyamid PA6 V2 (optional verstärkt PA6 V2 + 30% GF)
• Dichtungsring: TPV
• U-Scheibe: Polystyrol
• Gehäuse/Kabeleinführung: Polyamid PA6 V2
• Anschlussgewinde: Metrisch (EN 60423) und PG (DIN 40430)

Technische Daten (Gewinde, Codes und Abmessungen)
M 12 x 1,5 — Graucode: KMRG 17 — Hellgraucode: KMRL 17 — Schwarzer Code: KMRB 17 — H (mm): 21 — GL (mm): 8 — Schlüssel (mm): 15 — Klembereich (mm): 3,5 - 6
M 16 x 1,5 — Graucode: KMRG 18 — Hellgraucode: KMRL 18 — Schwarzer Code: KMRB 18 — H (mm): 22 — GL (mm): 8 — Schlüssel (mm): 19 — Klembereich (mm): 4,5 - 7
M 16 x 1,5 — Graucode: KMRG 19 — Hellgraucode: KMRL 19 — Schwarzer Code: KMRB 19 — H (mm): 22 — GL (mm): 8 — Schlüssel (mm): 22 — Klembereich (mm): 6 - 9
M 20 x 1,5 — Graucode: KMRG 20 — Hellgraucode: KMRL 20 — Schwarzer Code: KMRB 20 — H (mm): 26 — GL (mm): 9 — Schlüssel (mm): 24 — Klembereich (mm): 8 - 13
M 20 x 1,5 — Graucode: KMRG 21 — Hellgraucode: KMRL 21 — Schwarzer Code: KMRB 21 — H (mm): 28 — GL (mm): 10 — Schlüssel (mm): 27 — Klembereich (mm): 11 - 14
M 25 x 1,5 — Graucode: KMRG 22 — Hellgraucode: KMRL 22 — Schwarzer Code: KMRB 22 — H (mm): 32 — GL (mm): 11 — Schlüssel (mm): 33 — Klembereich (mm): 14 - 18

PG-Gewindereihe:
PG 7 — Graucode: KRG 11 — Hellgraucode: KRL 11 — Schwarzer Code: KRB 11 — H (mm): 21 — GL (mm): 8 — Schlüssel (mm): 15 — Klembereich (mm): 3,5 - 6
PG 9 — Graucode: KRG 12 — Hellgraucode: KRL 12 — Schwarzer Code: KRB 12 — H (mm): 22 — GL (mm): 8 — Schlüssel (mm): 19 — Klembereich (mm): 4,5 - 7
PG 11 — Graucode: KRG 13 — Hellgraucode: KRL 13 — Schwarzer Code: KRB 13 — H (mm): 22 — GL (mm): 8 — Schlüssel (mm): 22 — Klembereich (mm): 6 - 9
PG 13,5 — Graucode: KRG 14 — Hellgraucode: KRL 14 — Schwarzer Code: KRB 14 — H (mm): 26 — GL (mm): 9 — Schlüssel (mm): 24 — Klembereich (mm): 8 - 13
PG 16 — Graucode: KRG 15 — Hellgraucode: KRL 15 — Schwarzer Code: KRB 15 — H (mm): 28 — GL (mm): 10 — Schlüssel (mm): 27 — Klembereich (mm): 11 - 14
PG 21 — Graucode: KRG 16 — Hellgraucode: KRL 16 — Schwarzer Code: KRB 16 — H (mm): 32 — GL (mm): 11 — Schlüssel (mm): 33 — Klembereich (mm): 14 - 18
PG 29 — Graucode: KRG 17 — Hellgraucode: KRL 17 — Schwarzer Code: KRB 17 — H (mm): 35 — GL (mm): 11 — Schlüssel (mm): 42 — Klembereich (mm): 18 - 25
PG 36 — Graucode: KRG 18 — Hellgraucode: KRL 18 — Schwarzer Code: KRB 18 — H (mm): 39 — GL (mm): 13 — Schlüssel (mm): 53 — Klembereich (mm): 25 - 32

Eigenschaften / Technische Spezifikationen

• Materialien: Mutter und Gehäuse aus Polyamid PA6 V2; Mutter optional verstärkt (PA6 V2 + 30% GF)
• Dichtungsringmaterial: TPV
• Scheibenmaterial: Polystyrol
• Anschlussgewinde: Metrisch (EN 60423) und PG (DIN 40430)
• Schutzart: IP54
• Betriebstemperaturbereich: -20 °C bis +100 °C
• Verfügbare Farben/Codes pro Größe (Grau RAL 7001 / Hellgrau RAL 7035 / Schwarz RAL 9005)
• Staubdicht durch Spezialdichtung; UV-Beständigkeit auf Anfrage
• DIN-typische Ausführung und Klemmung; einfache Montage
• Breite Palette an Klembereichen je nach Gewinde/Größe (siehe technische Daten)
