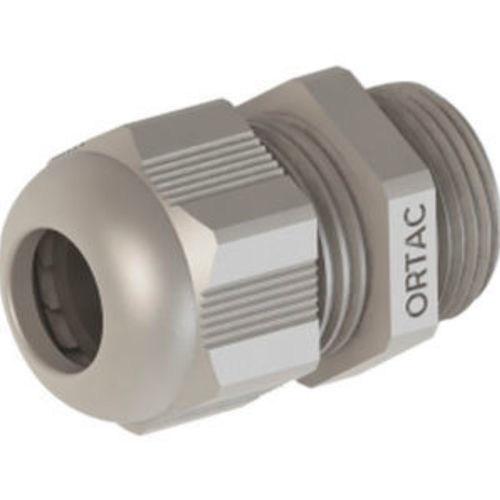

Polyamid-Kabelverschraubung OR series

PA6IP68halogenfrei

Produktname
Polyamid-Kabelverschraubungen - PG

Materialien

• Gewindemutter: Polyamid PA6 V2
• Dichtelement: TPV
• Verschraubungskörper: Polyamid PA6 V2

Gewinde / Schutz / Temperatur
Anschlussgewinde: PG (DIN 40430)
Schutzart: IP68, 5 bar (mit O-Ring)
Temperaturbereich: -20 °C bis +100 °C (Standard); kurzzeitig -30 °C bis +150 °C

Eigenschaften

• Schutz gegen Vibrationen
• UV-Beständigkeit auf Anfrage
• Einfache Montage
• Halogenfrei

Technische Daten (Größen, Codes, Maße, Klemm‑bereiche)
Überschrift: Größe | AG-Gewinde | Grau-Code (RAL 7001) | Hellgrau-Code (RAL 7035) | Schwarz-Code (RAL 9005) | H mm | GL mm | A mm | B mm | Klemm‑bereich mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 3 - 6,5 mm
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 4 - 8 mm
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 5 - 10 mm
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 4 - 10 mm
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 6 - 12 mm
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 10 - 14 mm
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 9 - 17 mm
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 13 - 18 mm
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 18 - 25 mm
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 22 - 32 mm
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 30 - 38 mm
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 34 - 44 mm

Hinweise
Die PG-Gewinde-Kabelverschraubungsserie ist in mehreren RAL-Farbcodes erhältlich. Polyamid-Kabelverschraubungen der Größe PG48 sind nicht durch das UR-Zertifikat abgedeckt.

Technische Spezifikationen

• Materialien: Polyamid PA6 V2 (Mutter, Verschraubungskörper); Dichtelement: TPV
• Anschlussgewinde: PG (DIN 40430)
• Schutzart: IP68, 5 bar (mit O-Ring)
• Temperaturbereich: -20 °C bis +100 °C (Standard); kurzzeitig -30 °C bis +150 °C
• Eigenschaften: antivibrationsschutz, UV-Beständigkeit auf Anfrage, einfache Montage, halogenfrei
• Verfügbare Größen und Klemmbereiche: PG7 (3 - 6,5 mm), PG9 (4 - 8 mm), PG11 (5 - 10 mm), PG13,5 (4 - 10 mm und Variante 6 - 12 mm), PG16 (10 - 14 mm), PG21 (9 - 17 mm und Variante 13 - 18 mm), PG29 (18 - 25 mm), PG36 (22 - 32 mm), PG42 (30 - 38 mm), PG48 (34 - 44 mm)
• Mehrere Produktcodes/-typen pro Größe (z. B. ORG / ORL / ORB Familien je PG-Größe)
