Polyamid-Kabelverschraubung OTG series

halogenfreiIP68metrisch

Produkt

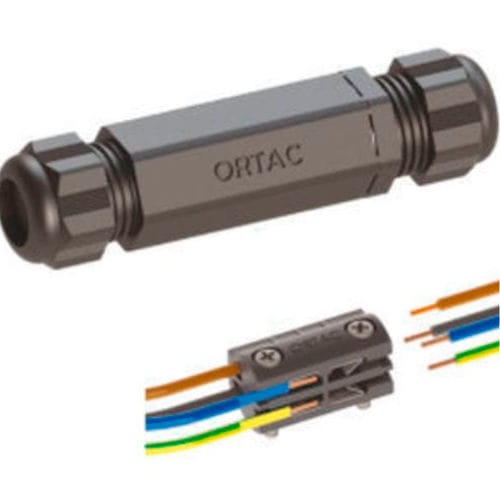

Der Tubegland TBT ist eine metrische Kabelverschraubung für M25-Anwendungen mit IP68 (5 bar) Dichtung und wählbarer Trennwand oder Innenkontakt. Aus Polyamid PA6 gefertigt mit innenliegenden Edelstahlteilen, geeignet für 4-polige Anschlüsse und einen großen Kabelbereich.

Materialien und Komponenten

• Kappenmutter: Polyamid PA6 V2
• Dichtelement: TPV
• Verschraubungsgehäuse: Polyamid PA6 V2
• Gehäuse: Polyamid PA6 V2
• Trennsteg: Polyamid PA6 V2
• Innenkontakt: Polyamid PA6 V2
• O-Ring: NBR

Leistung & Klassifizierungen

• Gewinde: Metrisch (EN 60423)
• Schutzart: IP68 (5 bar)
• Betriebstemperatur (Standard): -20 °C bis +100 °C
• Kurzzeit-Temperaturbereich: -30 °C bis +150 °C
• Vorteile: UV-beständig auf Anfrage; großer Kabelbereich; einfache Montage; halogenfrei

Produktcodes und Anwendungen

• Produktcode: TBT
• Innenmaterial: Edelstahl
• Verfügbare Kabeldurchmesser (mm): 0,5 / 0,75 / 1 / 1,5 / 2
• Verfügbare Konfiguration: 4-polig
• Typische Anwendungsbereiche: Automotive, Beleuchtungsindustrie, LED-Technik

Technische Daten - Abmessungen

• M25 x 1,5 — OTG 01 / OTGT 01: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 11–17 mm; B 11–17 mm
• M25 x 1,5 — OTG 02 / OTGT 02: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 11–17 mm; B 13–18 mm
• M25 x 1,5 — OTG 03 / OTGT 03: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 11–17 mm; B 9–14 mm
• M25 x 1,5 — OTG 04 / OTGT 04: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 11–17 mm; B 9–16 mm
• M25 x 1,5 — OTG 05 / OTGT 05: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 11–17 mm; B 6–12 mm
• M25 x 1,5 — OTG 06 / OTGT 06: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 9–14 mm; B 9–14 mm
• M25 x 1,5 — OTG 07 / OTGT 07: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 11–17 mm; B 4–10 mm
• M25 x 1,5 — OTG 08 / OTGT 08: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 9–14 mm; B 4–10 mm
• M25 x 1,5 — OTG 09 / OTGT 09: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 9–14 mm; B 6–12 mm
• M25 x 1,5 — OTG 10 / OTGT 10: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 9–14 mm; B 9–16 mm
• M25 x 1,5 — OTG 11 / OTGT 11: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 9–14 mm; B 13–18 mm
• M25 x 1,5 — OTG 12 / OTGT 12: L1 127 mm; L2 93,5 mm; D 32,6 mm; Schlüssel 29 mm; A 9–14 mm; B 11–17 mm

Eigenschaften / Technische Spezifikationen

• Kappenmuttermaterial: Polyamid PA6 V2
• Material Dichtelement: TPV
• Material Verschraubungsgehäuse: Polyamid PA6 V2
• Material Gehäuse: Polyamid PA6 V2
• Material Trennsteg: Polyamid PA6 V2
• Material Innenkontakt: Polyamid PA6 V2
• O-Ring Material: NBR
• Gewindenorm: Metrisch (EN 60423)
• Schutzgrad: IP68 (5 bar)
• Betriebstemperatur: -20 °C bis +100 °C (Standard)
• Kurzzeit-Temperatur: -30 °C bis +150 °C
• Produktcode: TBT
• Hauptmaterial: Polyamid 6
• Innenmaterial: Edelstahl
• Verfügbare Kabelquerschnitte (mm): 0,5 / 0,75 / 1 / 1,5 / 2
• Verfügbare Konfiguration: 4-polig
• Anwendungsbereiche: Automotive, Beleuchtung, LED-Technik
