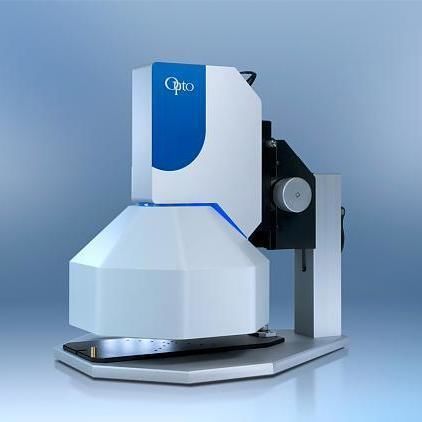

Visuelles Qualitätskontrollsystem solino® RTI

Produktübersicht

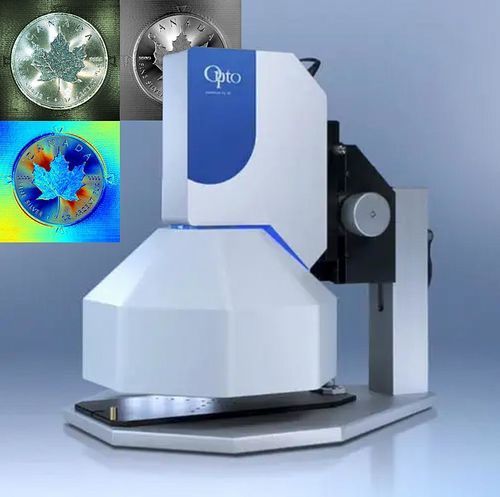

Der solino RTI sensor ist ein BRDF-basiertes computational imaging Inspektionssystem, entwickelt zur Erkennung von Mikrodefekten und Oberflächenunregelmäßigkeiten an Münzen, Medaillen und reflektierenden Edelmetalloberflächen. Er erfasst eine Bildserie unter variierenden Beleuchtungswinkeln und rekonstruiert Reflektanzinformationen, um subtile Anomalien sichtbar zu machen.

Kundenaufgaben

• Inspektion von geprägten Münz- und Medaillenflächen
• Erkennung von gravierten Strukturen, Schriftzügen und Mikrodetaillierungen
• Analyse reflektierender Edelmetalloberflächen auf Unstimmigkeiten
• Prüfung von Sicherheits- und Echtheitsmerkmalen
• Erkennung von Oberflächenkontamination, feinen Kratzern oder mechanischen Beschädigungen

Inspektionsherausforderungen

• Stark reflektierende Metalloberflächen (Gold, Silber) mit intensiven, richtungsabhängigen Spiegelungen
• Komplexe gravierte Mikrostrukturen und feine radiale Texturen
• Sehr kleine Kratzer, Dellen oder Partikel, die bei fixer Beleuchtung schwer sichtbar sind
• Inkonsistente Ergebnisse bei Standardkameras mit statischer Beleuchtung

Technologieprinzip
Der solino RTI sensor nutzt BRDF-basiertes computational imaging und photometrische Stereoaufnahmen zur Rekonstruktion der Oberflächenreflektanz und zur Hervorhebung der Mikrotopographie. Mehrere Beleuchtungsrichtungen werden zur Berechnung von Reflektanzkarten und zur Aufdeckung von Anomalien verwendet.

• Integrierte Kuppelbeleuchtung mit 64 multidirektionalen LEDs
• Photometrische Stereoaufnahme
• Reflektanzbasierte Oberflächenrekonstruktion (BRDF)
• Computergestützte Verstärkung zur Defekterkennung

Anwendung
Der solino 50×50 Sensor ist für Inline- oder Offline-Inspektionen nach dem Prägevorgang und während der Endkontrolle konzipiert. Typische Prüfobjekte:

• Münzgravuren, Reliefs und mikrogravierte Merkmale
• Feine radiale Oberflächentexturen und dekorative Muster
• Beschriftungen, Mikrostrukturen und Sicherheitselemente
• Reflektierende Edelmetalloberflächen und Plattiergleichmäßigkeit
• Oberflächenkontamination, Handhabungsspuren oder Werkzeugschäden

Technologievorteile
Die kontrollierte multidirektionale Beleuchtung kombiniert mit computergestützter Verarbeitung erhöht die Sichtbarkeit von Oberflächenanomalien und liefert reproduzierbare Inspektionskennzahlen für die Produktionskontrolle.

• Zeigt Mikrokerben, Dellen und Partikel sichtbar
• Hebt Unregelmäßigkeiten in gravierten Details hervor
• Verbessert die Erkennung auf stark reflektierenden Oberflächen
• Ermöglicht konsistente Ergebnisse im Vergleich zu statischer Beleuchtung

Lösungsarchitektur & Komponenten
Die Inspektionslösung integriert Hardware und Software für eine einfache Implementierung in Produktionslinien und Prüfstände.

• solino RTI sensor (kompaktes Gehäuse)
• Integrierte Kuppelbeleuchtung mit 64 multidirektionalen LEDs
• Hochauflösende 20-MP Industrie-Kamera
• solinoStudio Inspektionssoftware für Batch-Akquisition und Verarbeitung

Inspektionsablauf

• Bauteil unter dem solino Sensor positionieren (inline oder auf Prüfstand)
• Serie von Bildern unter mehreren Beleuchtungsrichtungen erfassen
• Algorithmen rekonstruiert Reflektanz und Oberflächentopographie
• solinoStudio übernimmt Erfassung, Verarbeitung und Batch-Reporting

Fazit
Der solino RTI sensor verbindet kontrollierte multidirektionale Beleuchtung mit BRDF-basierter computational imaging, um Oberflächenstrukturen sichtbar zu machen, die mit herkömmlichen Kameras schwer zu detektieren sind. Dadurch wird eine zuverlässige Inspektion von Münzen, gravierten Bauteilen und Edelmetallerzeugnissen ermöglicht.

Technische Daten

• Artikelnummer: 100-SO-50-MAN-001 (solino 50×50 - Viewer - Stand)
• Produktfamilie / Serie: solino® RTI sensor
• Beleuchtung: integrierte Kuppel mit 64 multidirektionalen LEDs
• Bildgebung: photometrische Stereoaufnahme, reflektanzbasierte Oberflächenrekonstruktion (BRDF)
• Kamera: hochauflösende 20 MP Industrie-Kamera
• Software: solinoStudio für Inspektion, Batch-Akquisition und Verarbeitung
• Erfassungsfähigkeit: Bildserie unter 64 Beleuchtungsrichtungen
• Design: kompakter Sensor zur Integration in Produktionsmaschinen und Prüfstände
• Hauptanwendungen: geprägte Münzen, Medaillen, mikrogravierte Strukturen, reflektierende Edelmetalloberflächen, Kontaminationsdetektion
• Bildverarbeitung: computergestützte Defekterkennung; zusätzliche Bildverarbeitung und KI-Optionen auf Anfrage
