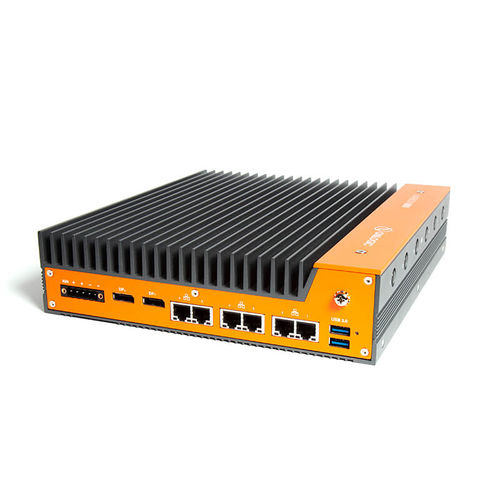

Edge-PC Karbon 801

embeddedIntel® Core™ i Serie13th Generation Intel® Core™

Übersicht
Der Karbon 801 vereint Intel Core™ 12./13. Generation CPUs und umfangreiche industrielle Konnektivität in einem kompakten, niedrigprofiligen Rugged‑Gehäuse. Entwickelt für anspruchsvolle Edge‑Umgebungen in Industrie, Automotive, Bahn und Seeverkehr, bei begrenztem Einbauraum und hohen Anforderungen an Schock/Vibration.

Highlights

• Unterstützt Intel 12./13. Gen (Core i3/i5/i7/i9; Marketing‑Referenzen bis i9 mit 24 Kernen)
• Netzwerk konfigurierbar: bis zu 6x 2.5 GbE LAN mit optionalem Dual PoE+
• Großer Betriebstemperaturbereich: -40 bis 70°C (konfigurationsabhängig); 12–48 V DC Eingangsbereich mit programmierbarer Zündungserkennung

Hauptmerkmale
Nur 60 mm Gehäusehöhe für Einbau in engen Umgebungen. PCIe Gen4 Erweiterung, optionaler ECC‑Speicher, mehrere M.2/mPCIe Steckplätze und lüfterloses Aluminium/Stahl‑Gehäuse. Systemüberwachung, optional TPM und Watchdog für Dauerbetrieb.

Installation & Zuverlässigkeit
Getestet nach MIL‑STD‑810 für Stöße und Vibrationen. Flexible Montage: Wand, DIN‑Schiene und vibrationsisolierende Halterungen. Breiter DC‑Eingang und Automotive‑Power‑Funktionen für Fahrzeug‑ und Transportsysteme.

Konnektivität & I/O
Front I/O

• 4x USB 3.2 Gen 2
• 2x COM (RS-232/422/485)
• GPIO‑Klemmleiste (DIO, CAN, Externer Schalter)
• 2x Micro‑SIM 3FF Steckplätze
• 3,5 mm Audio, Power‑Taster, externer Lüfteranschluss

Rear I/O

• Konfigurierbar: 2x oder 6x 2.5 GbE LAN (2x PoE optional)
• 2x USB 3.2 Gen 2
• 2x DisplayPort
• 5‑polige Klemmleiste Stromversorgung (12–48 VDC)

Zertifizierungen & Regulierung

• CE, FCC Part 15
• RoHS 3, REACH
• UKCA, UL 60950‑1 / UL 62368‑1
• MIL‑STD‑810G, EN 50121‑3‑2, EN 55032, EN 55035
• TAA, WEEE, DNV‑CG‑0339

Dokumentation
Produktdatenblatt und Maßzeichnungen stehen zum Download bereit (K801 Spec Sheet & Dimensional Drawings).

Technische Daten

• Modell: Karbon 801
• Hardware‑Linie: Rugged; lüfterloses Gehäuse
• CPU‑Sockel: LGA1700 — unterstützt 12./13. Gen
• CPU‑Optionen: Intel Core i3/i5/i7/i9 (bis zu 24 Kerne laut Marketing)
• Chipset: W680
• Arbeitsspeicher: 2x SO‑DIMM DDR4 (bis 64 GB; ECC optional)
• Speicher/Erweiterung: M.2 2230 E‑Key, M.2 2280 M‑Key (PCIe Gen4 x4), M.2 B‑Key, mPCIe
• Grafik: Integrierte Intel UHD Graphics (CPU‑abhängig); 2x DisplayPort
• Abmessungen: 240 x 60 x 267 mm
• Stromversorgung: 12–48 VDC (5‑polige Klemmleiste); Zündungserkennung
• Betriebstemperatur: -40 bis 70°C (abhängig von CPU/TDP)
• Stoß & Vibration: IEC 60068; MIL‑STD‑810G
• Garantie: 2 Jahre eingeschränkte Garantie
